Ziel des Versuchs
Es soll der Piezoelektrische Effekt gezeigt werden, indem durch Kraftwirkung auf ein Piezoelement eine Spannung nachgewiesen wird (1.) oder indem, durch Anlegen einer Spannung an ein piezo-keramisches Stäbchen, eine Verformung hervorgerufen wird.
Versuchsdurchführung

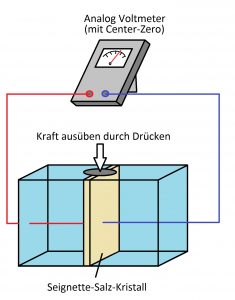

a) Seignette-Salz Kristall
Als Piezoelement wird ein, mit geeigneten Elektroden versehener Kristall aus Seignette-Salz (Na-Weinstein) verwendet. Wenn man den Kristall mit einem Gewichts-Stück van 1kg belastet, kann man die Piezo-Spannung an den Elektroden vorführen. Hierbei sollte ein Analogvoltmeter mit Mittelnullpunkt verwendet werden.

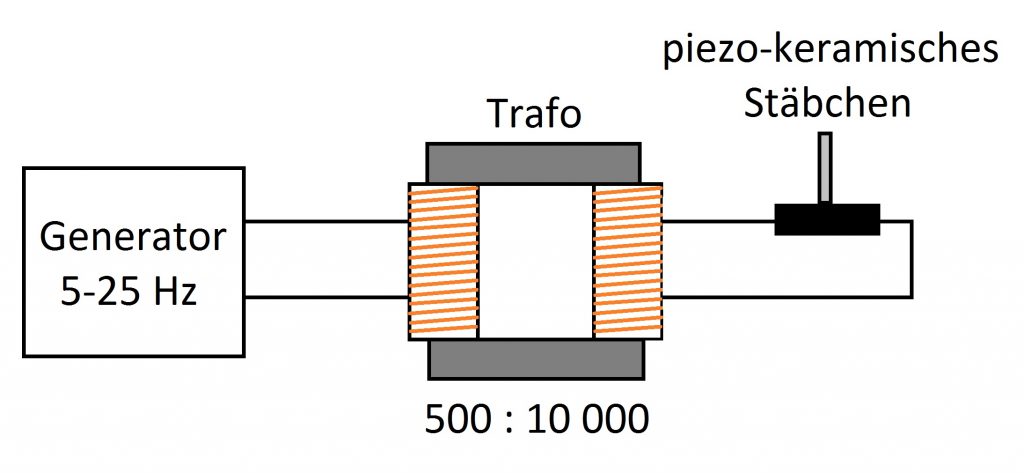

b) Piezo-keramisches Stäbchen
Wenn man an den Elektroden eines piezo-keramischen Stäbchens eine Gleichspannung von ca. 200 V anlegt, verbiegt es sich seitlich. Durch rhythmisches Umpolen der Spannung kann man eine Wackelschwingung von ca. 1cm Amplitude erzeugen.
