Versuchsdurchführung
Bei allen Teilversuchen wird ein Leiter im Magnetfeld eines Hufeisenmagneten bewegt und der dabei Induzierte Strom/Spannung im Leiter gemessen:

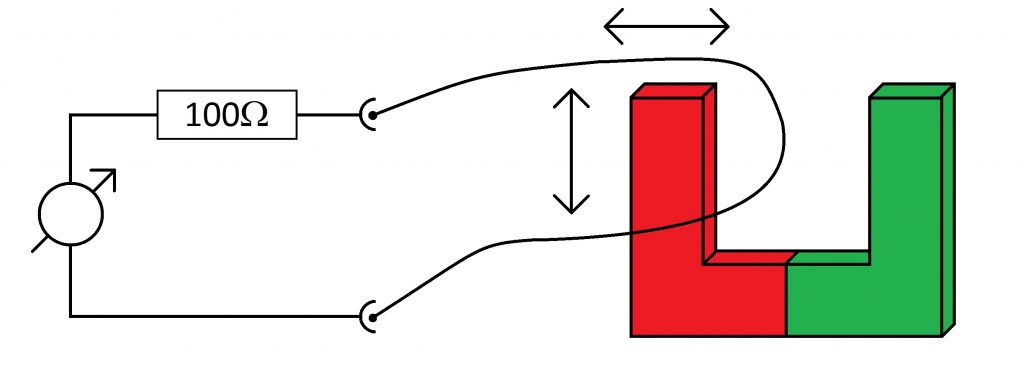

a)
Es wird entweder die Leiterschleife, oder der Magnet bewegt; Nord- und Südpol werden vertauscht oder die Schleife um 180° gewendet

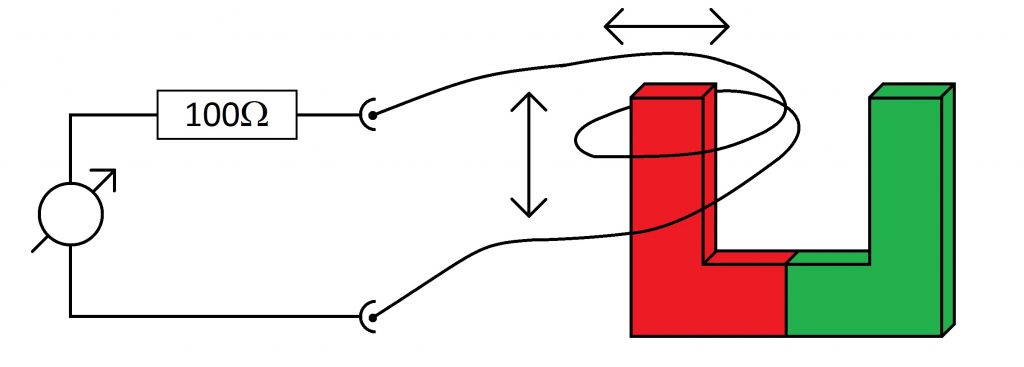

b)
Nun wird der Leiter aufgerollt, sodass zwei bis drei Windungen entstehen. Anschließend wird wiederum die Leiterschleife bzw. der Magnet bewegt und Nord- Südpol vertauscht, sowie die Leiterschleife um 180° gewendet.

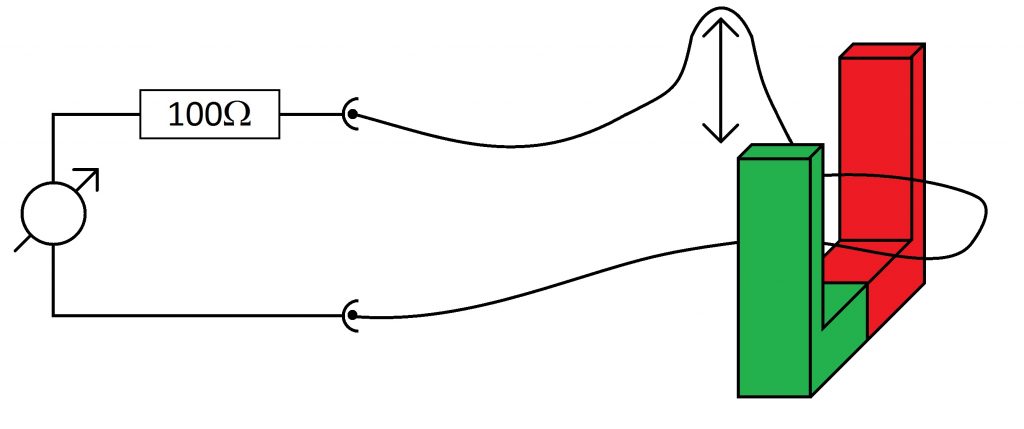

c)
Nun wird eine Schlaufe mit dem Leiter gebildet und deren wirksame Fläche verändert, indem die Schlaufe ruckartig enger oder weiter gemacht wird.

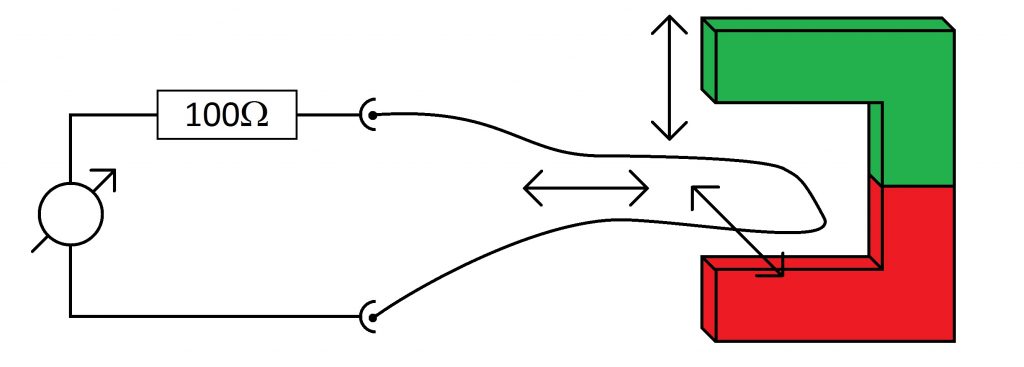

d)
Die Leiterschleife wird parallel und senkrecht zum Feld bewegt

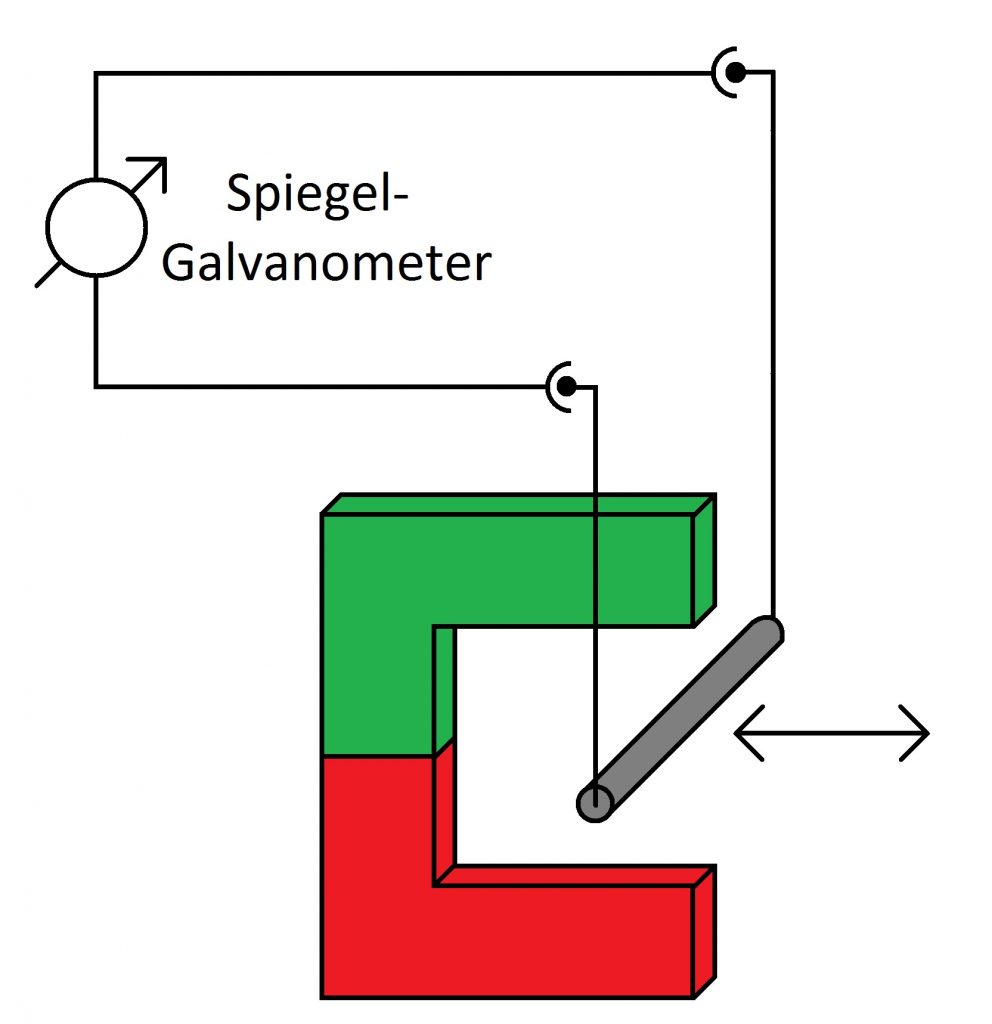

e)
Die Leiterschaukel wird zum Pendeln gebracht. Die Schaukel induziert beim Pendeln einen (fast) sinusförmigen Wechselstrom.

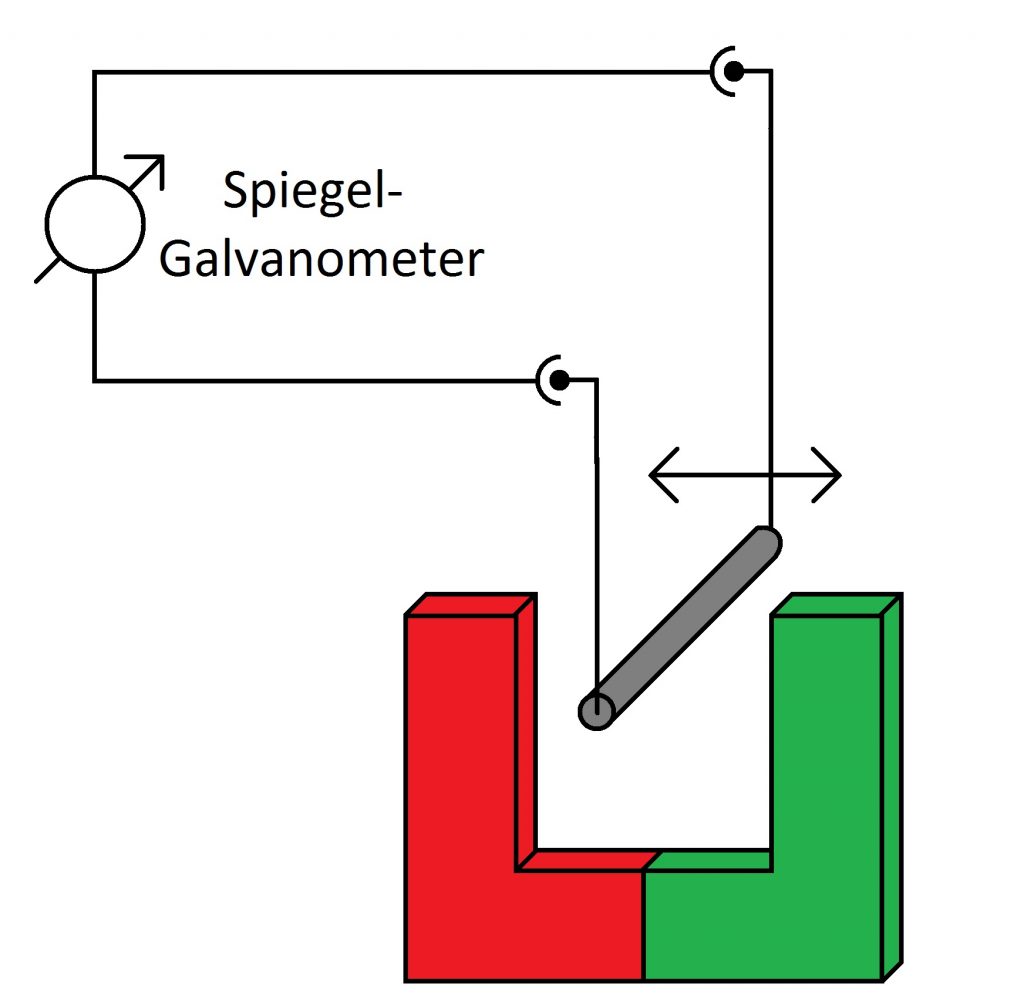

f)
Die Leiterschaukel wird nun parallel zum Magnetfeld zum Pendeln gebracht. Kein Strom wird induziert.

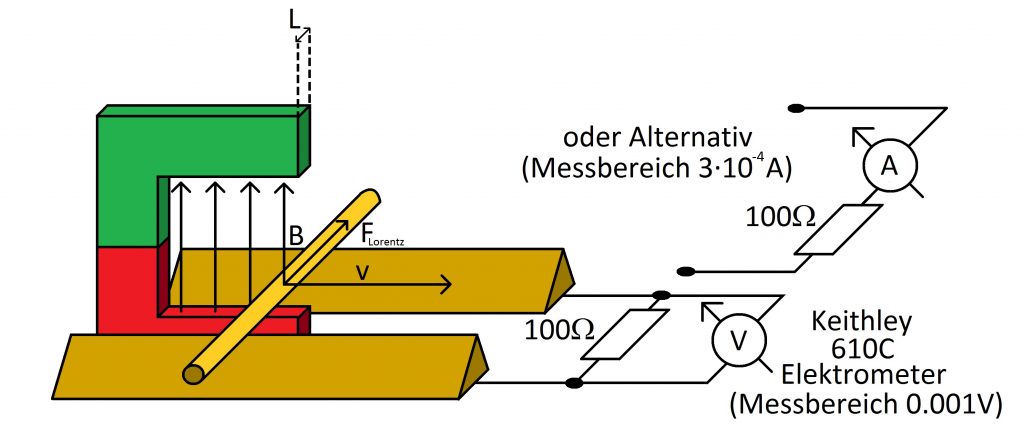

g)
Ein Messingstab wird auf Messingschienen in das Magnetfeld eines Hufeisenmagneten gelegt.
1.
Die Messingrolle wird auf den Schienen vor und zurück gerollt und dabei die induzierte Spannung bzw. der Strom gemessen.
2.
Linear-Motor:
Es wird ein Strom an die Messingschienen angelegt (hierzu Messgerät durch Spannungsquelle ersetzen).
