Ziel des Versuchs
Im Versuch soll die Form der Lade- bzw. Entladekurve eines Kondensators gezeigt, sowie die Zeitkonstante des Kondensators bestimmt werden.
Versuchsdurchführung

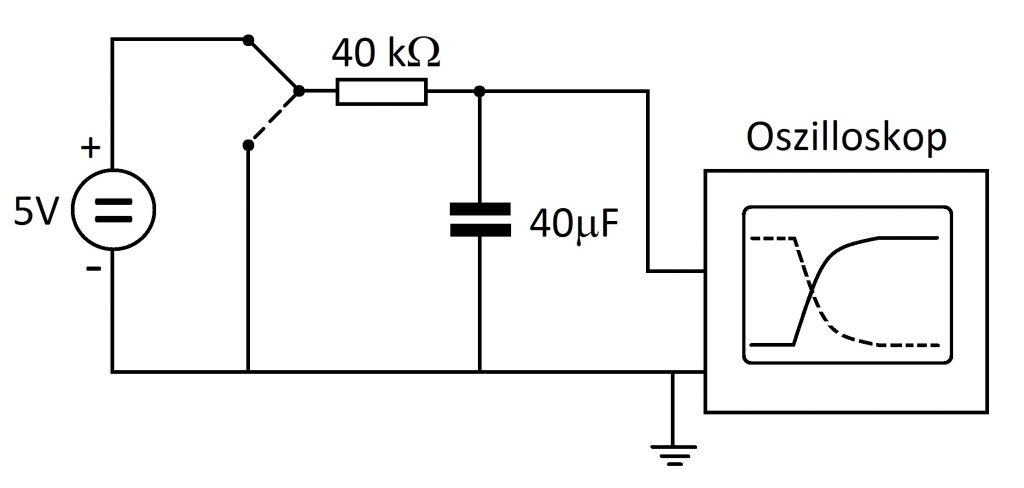

Es wird folgende Schaltung aufgebaut:
Durch schließen des Schalters wird der Kondensator geladen, wobei mithilfe der HOLD-Taste des Oszilloskops, die Kurve gespeichert/gezeigt werden kann. Bei loslassen des Schalters wird der Kondensator wieder entladen, wobei wiederum die Kurve mithilfe der HOLD-Taste des Oszilloskops gezeigt werden kann.
Außerdem kann durch Ablesen am Oszilloskop-Schirm, die Zeitkonstante des Kondensators bestimmt werden ( Zeit bis zum Erreichen von 63% der Maximalspannung entspricht 1τ ).
