Versuchsdurchführung

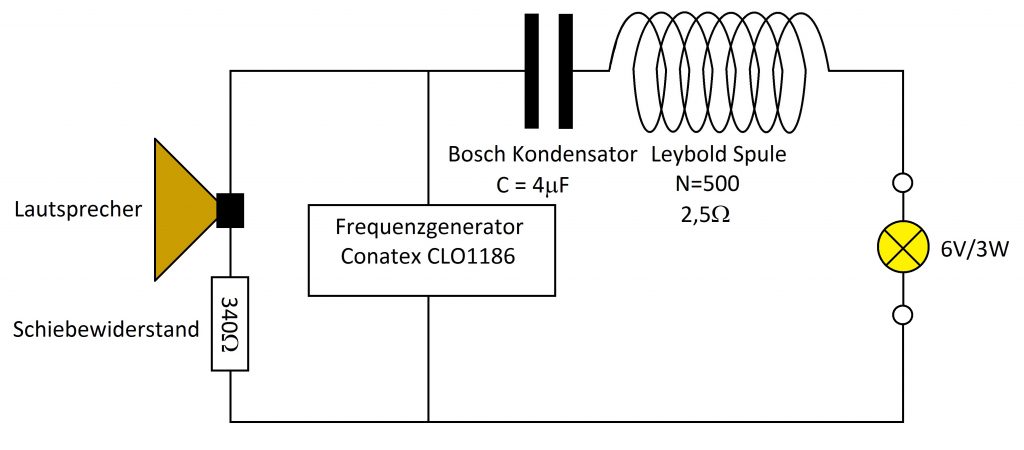

Eine Reihenschaltung aus Kondensator und Spule dient als Bandpassfilter in einem gewissen Frequenzbereich.
Um die Filterwirkung für verschiedene Eingangsfrequenzen der Sinusspannung besser sichtbar zu machen, wird hier eine kleine Glühlampe verwendet.
Die Frequenz wird von etwa 50Hz bis 1300Hz nach oben geregelt, wobei die Lampe an Helligkeit zunimmt und ein Maximum bei etwa 800-900Hz erreicht. Danach nimmt die Helligkeit der Lampe wieder ab, bis diese bei etwa 1100Hz nur noch schwach Glimmt und schließlich ganz erlischt.
Zur Anschaulichen Darstellung der Frequenz wird ein Lautsprecher verwendet, der die aktuelle Frequenz der Spannung akustisch überträgt.

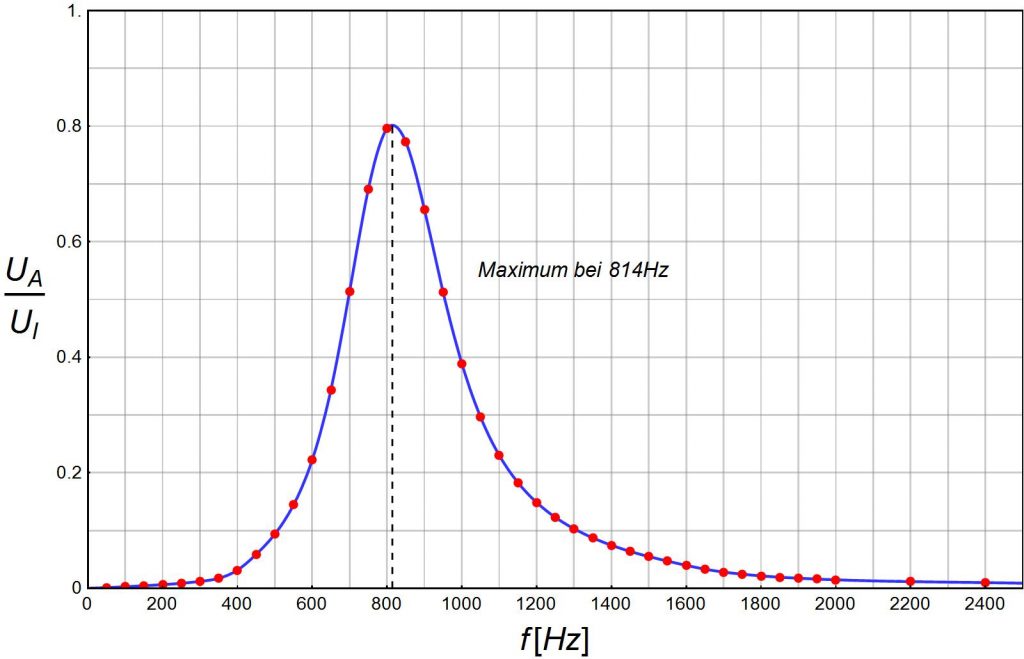

Eine Beispielmessung zeigt den Frequenzgang der gezeigten Schaltung:
