Versuchsdurchführung

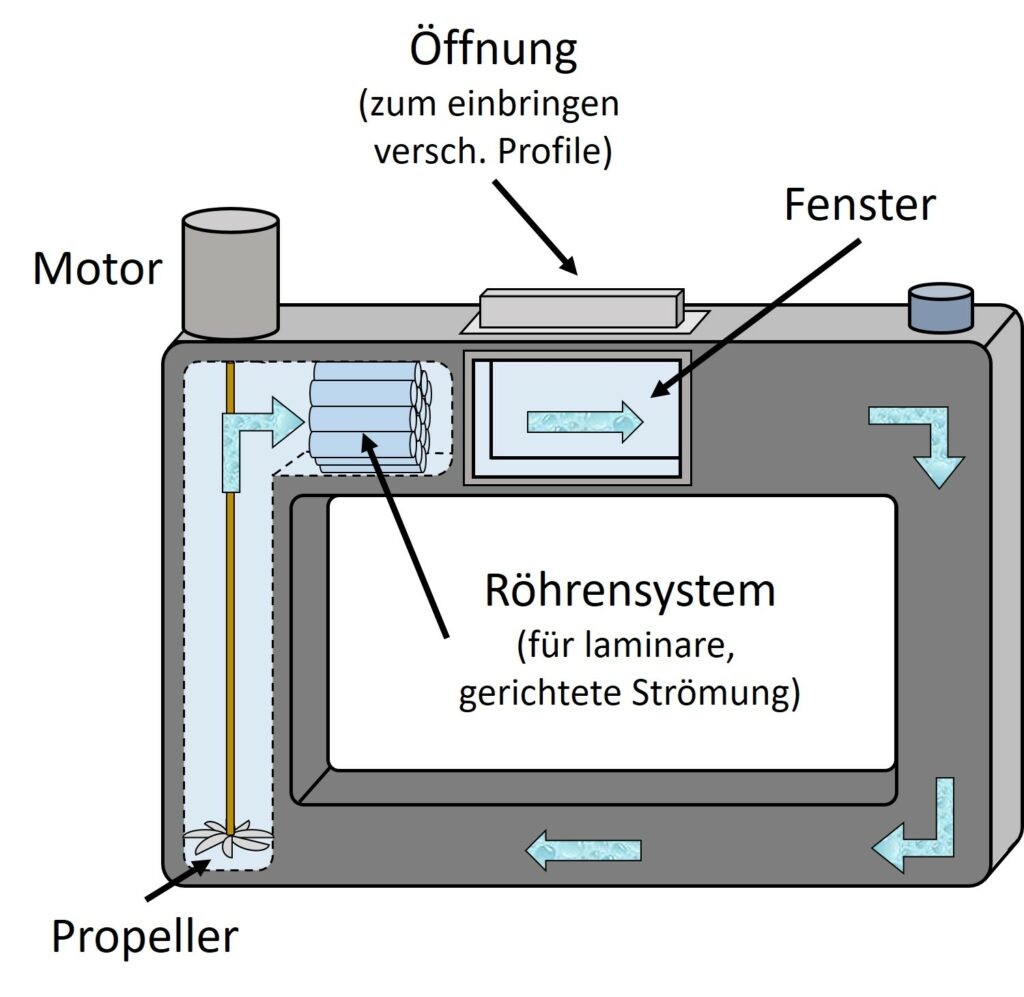

In einem geschlossenen Ringkanal, der mit Wasser gefüllt ist, wird eine Strömung durch einen Propeller erzeugt, der von einem Motor variabler Drehzahl angetrieben wird. Im oberen horizontalen Zweig befindet sich ein Sichtfenster (ca. 20x10cm). Der Abstand zwischen den Scheiben des Sichtfensters beträgt ca. 5mm. Die Stromlinien werden im Wasser durch Zugabe von feinem Kaffeepulver sichtbar gemacht.
Zwischen die Glasplatten des Sichtfensters können von oben verschieden geformte Gegenstände eingeführt werden, z.B. Profil eines Autos mit hohem und niedrigem CW-Wert, oder ein Tragflächenprofil sowie diverse weitere Profile.
Zur besseren Sichtbarmachung für die Studierenden im Hörsaal, wird das Sichtfenster vom Licht einer Bogenlampe durchleuchtet und das Bild mithilfe eines Linsensystems auf die Hörsaalwand groß abgebildet.
