Versuchsdurchführung

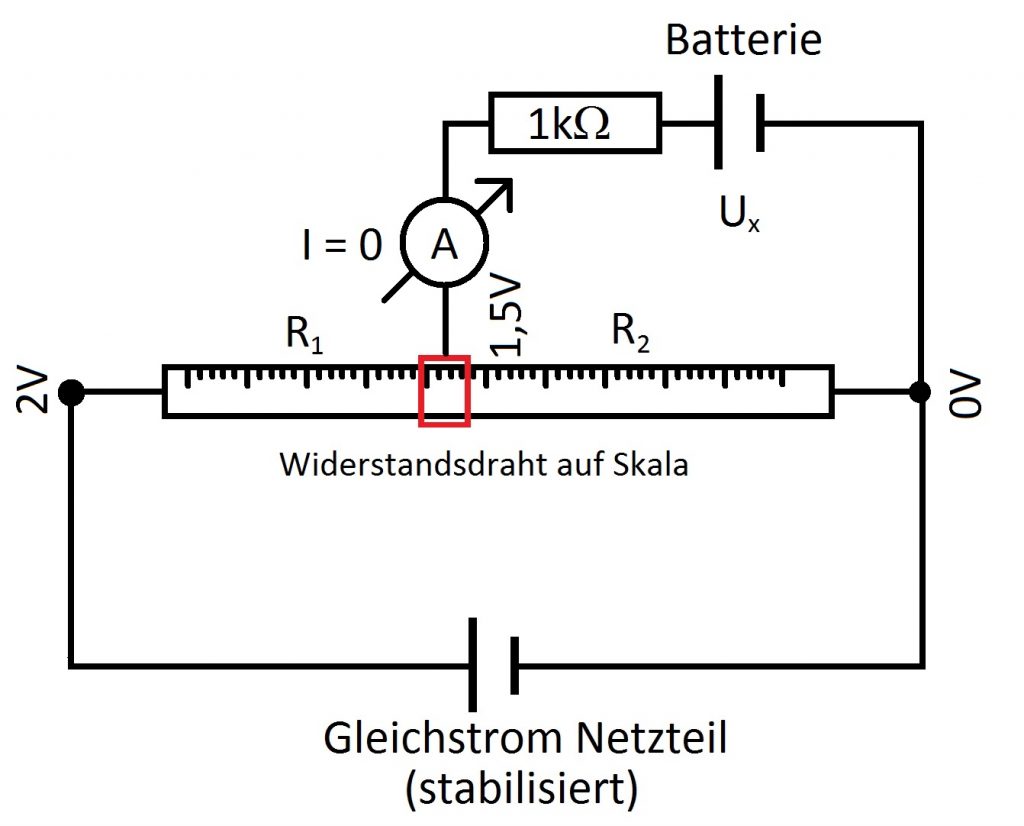

Zur Demonstration der Leistungslosen Spannungsmessung mittels der Kompensationsschaltung wird folgender Aufbau verwendet:
Hierbei wird mithilfe des Schleifkontaktes am Widerstandsdraht mit Skala, der Stromfluss auf 0 abgeglichen, sodass also der Spannungsabfall über dem Widerstand \( R_2\) gerade der unbekannten Spannung \( U_x \) entspricht. Über folgende Formel wird dann die unbekannte Ausgangsspannung der Batterie berechnet:
\(U_X=U_2=U_0\frac{R_2}{R_1+R_2}\)
