Ziel des Versuchs
Es soll die Funktionsweise der Wheatstone’schen Messbrücke zur Bestimmung eines unbekannten Widerstands vorgeführt werden.
Versuchsdurchführung

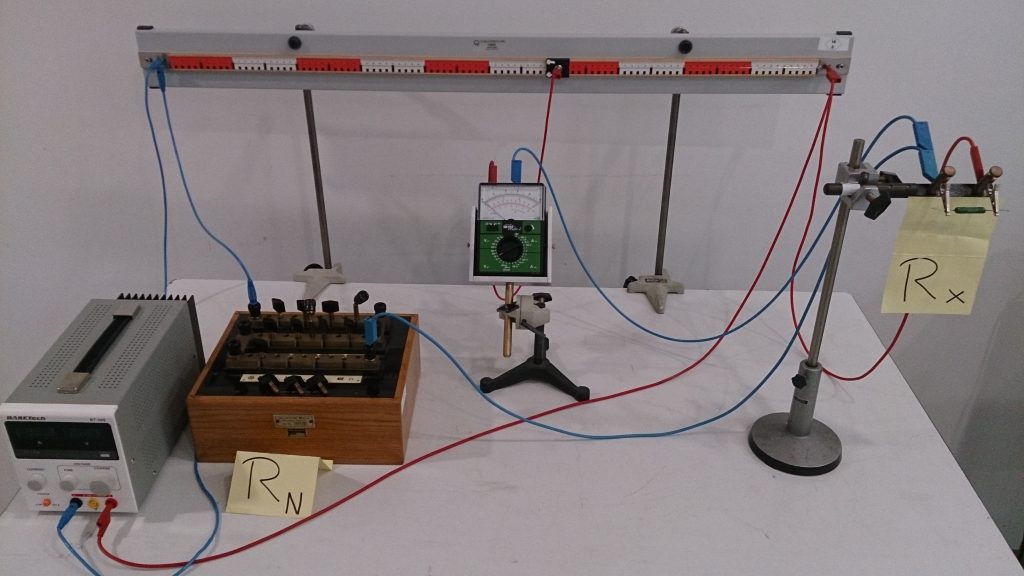

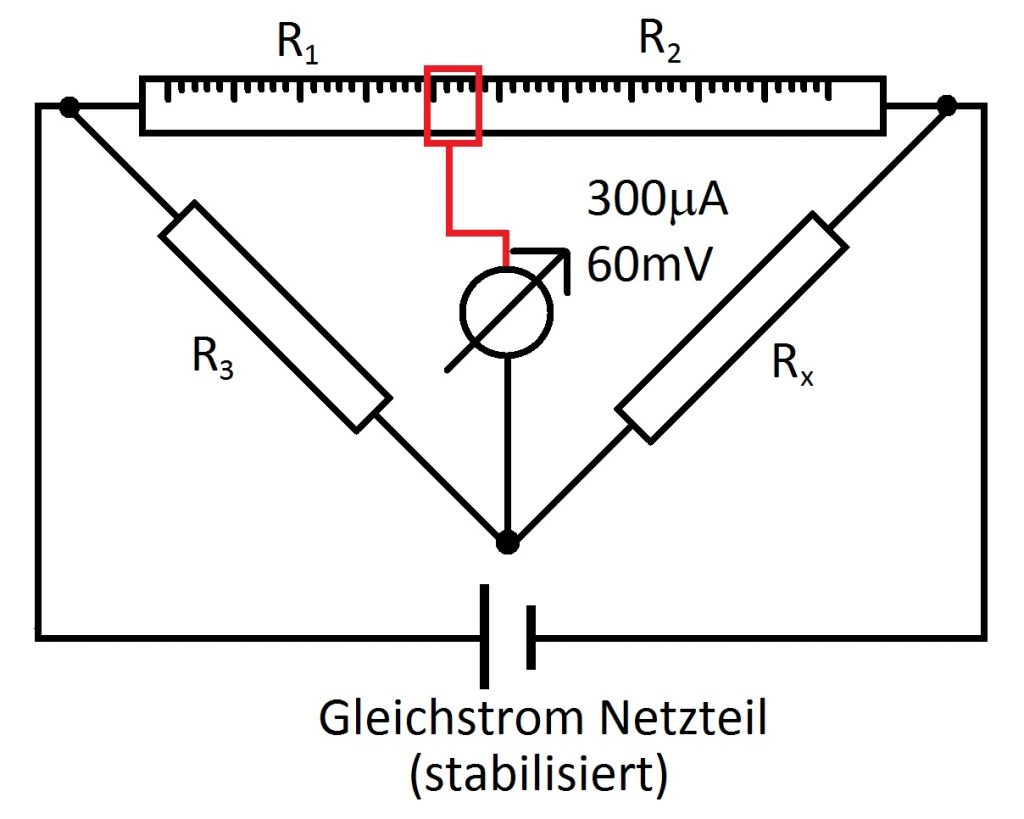

- Die Brücke wird, durch verschieben des Schleifkontaktes am Spannungsteiler mit Skala, abgeglichen. Dabei wird das Voltmeter/Amperemeter in Center-Zero Einstellung verwendet. Außerdem wird der Messbereich nach und nach verkleinert, um eine höhere Genauigkeit beim Abgleich zu erreichen. Über die Beziehung \(R_X=R_3\cdot \frac{R_2}{R_1}\) wird nun der unbekannte Widerstand berechnet, wobei das Verhältnis der Widerstände \(\frac{R_2}{R_1}\) gerade durch das Verhältnis der Skalenteile links und rechts vom Schleifkontakt bestimmt ist.
- Die Versorgungsspannung wird nun variiert um zu zeigen, dass diese keinen Einfluss auf den Brückenabgleich hat.
- Der unbekannte Widerstand \(R_X\) wird nun mittels eines Bunsenbrenners oder Heißluftföhns erhitzt oder durch Kältespray gekühlt. Dabei kann beobachtet werden, dass der Brückenabgleich gestört wird.
