Ziel des Versuchs
Es sollen die Feldlinienbilder verschiedener Elektrodenformen gezeigt werden. Die Feldlinien werden hierbei durch Grießkörner in einem Ölbad sichtbar gemacht.
Versuchsdurchführung
Ein Glasschälchen mit Grießkörnern in Rizinusöl wird auf einem Overheadprojektor platziert. Die jeweilige Elektrode wird dann unter das Glasschälchen gelegt und an ein Hochspannungsnetzteil oder besser einen Van-De-Graaf-Generator angeschlossen. Dabei werden die Grießkörnchen im elektrischen Feld polarisiert und richten sich entlang der elektrischen Feldlinien aus. Im Versuch stehen mehrere Elektrodenformen zur Auswahl:
1. Zwei Kugeln

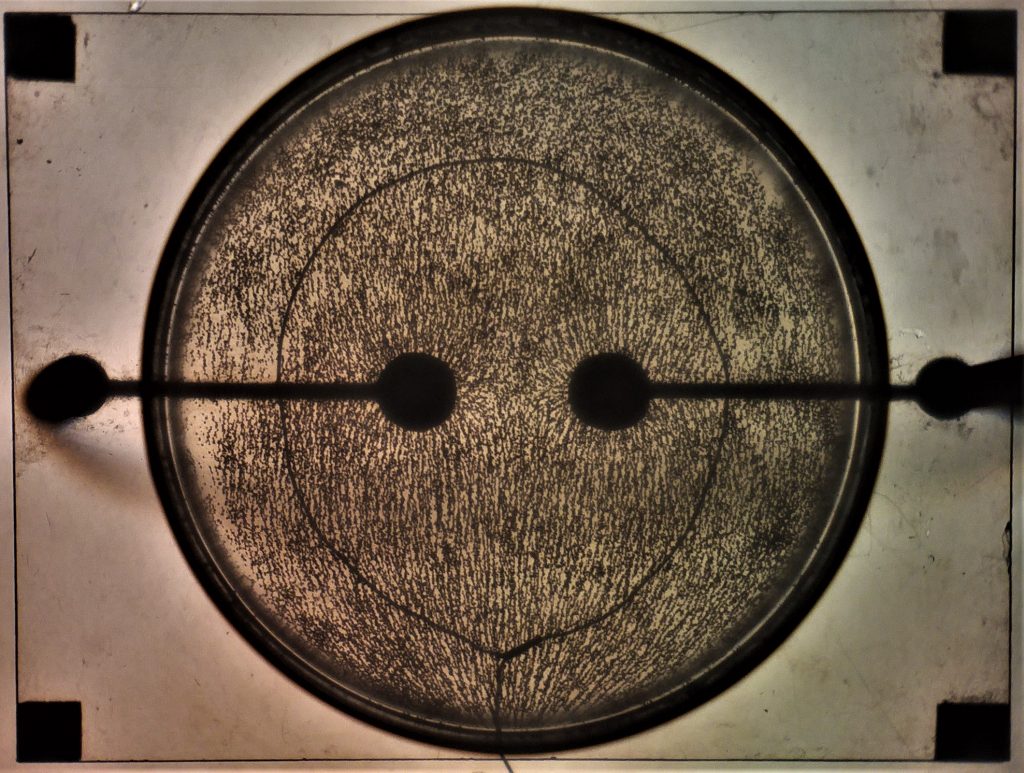

a) Gleichnamig

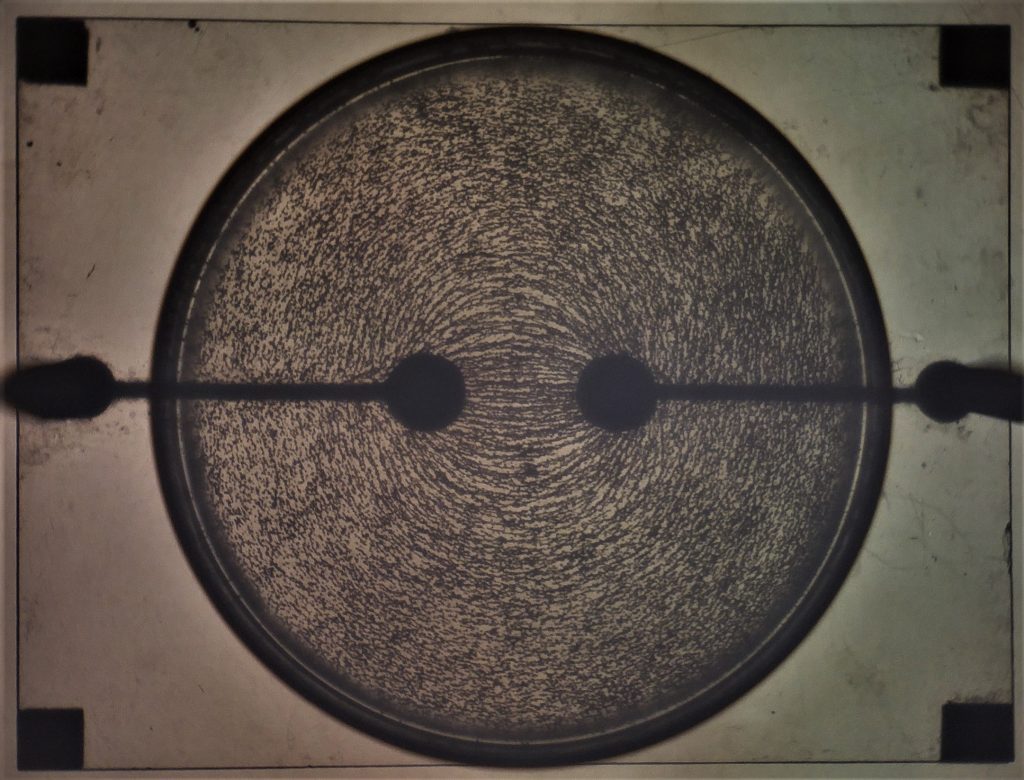

b) Gegensätzlich
2. Zwei Platten

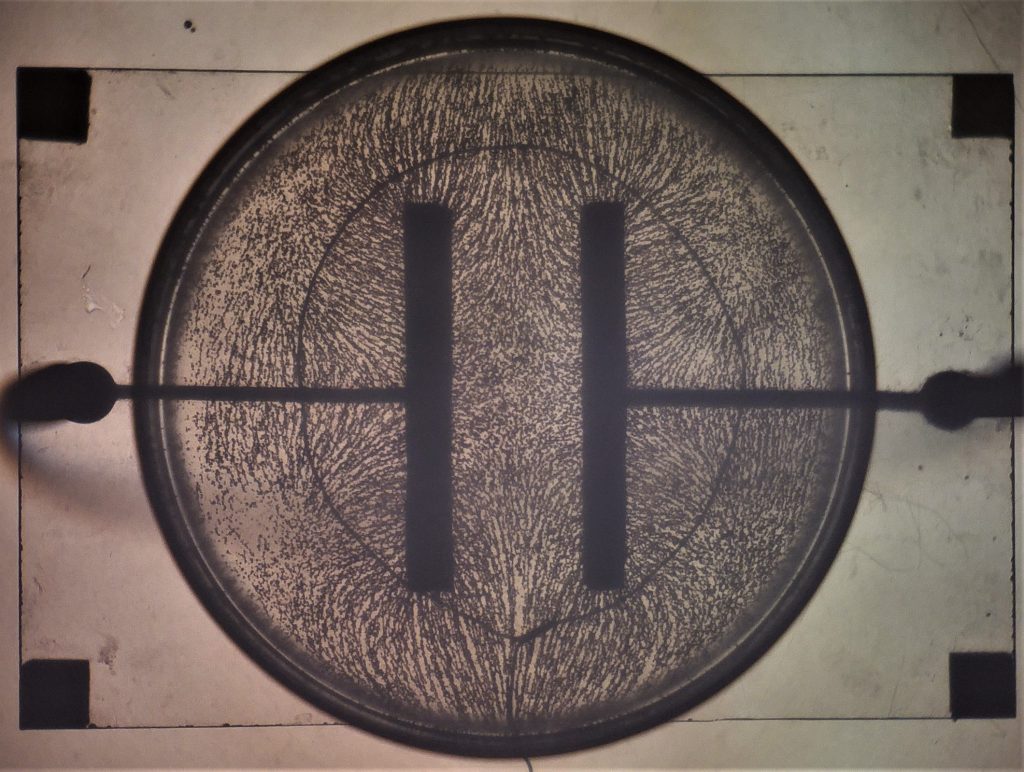

a) Gleichnamig

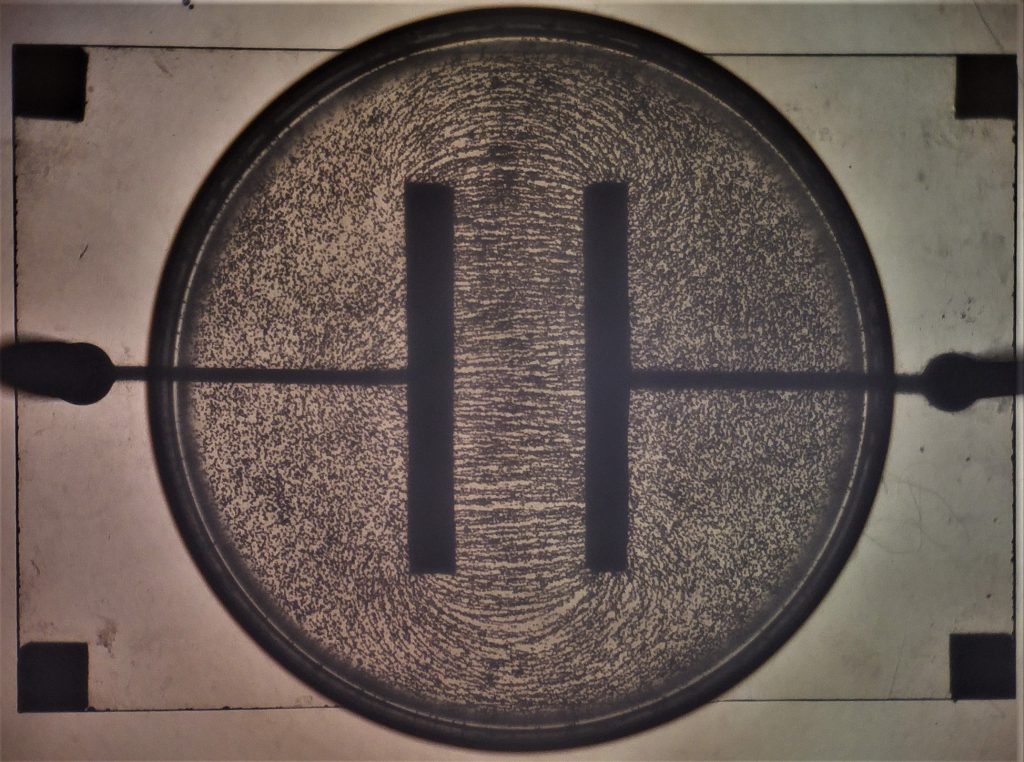

b) Gegensätzlich

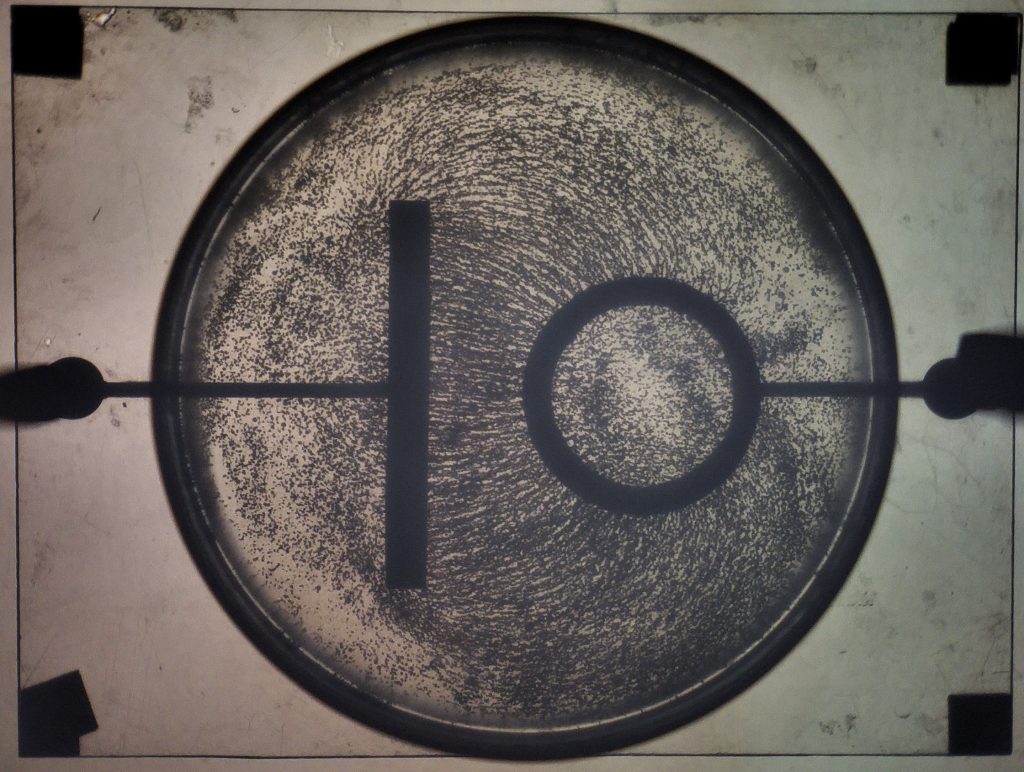

3. Ring gegenüber Platte

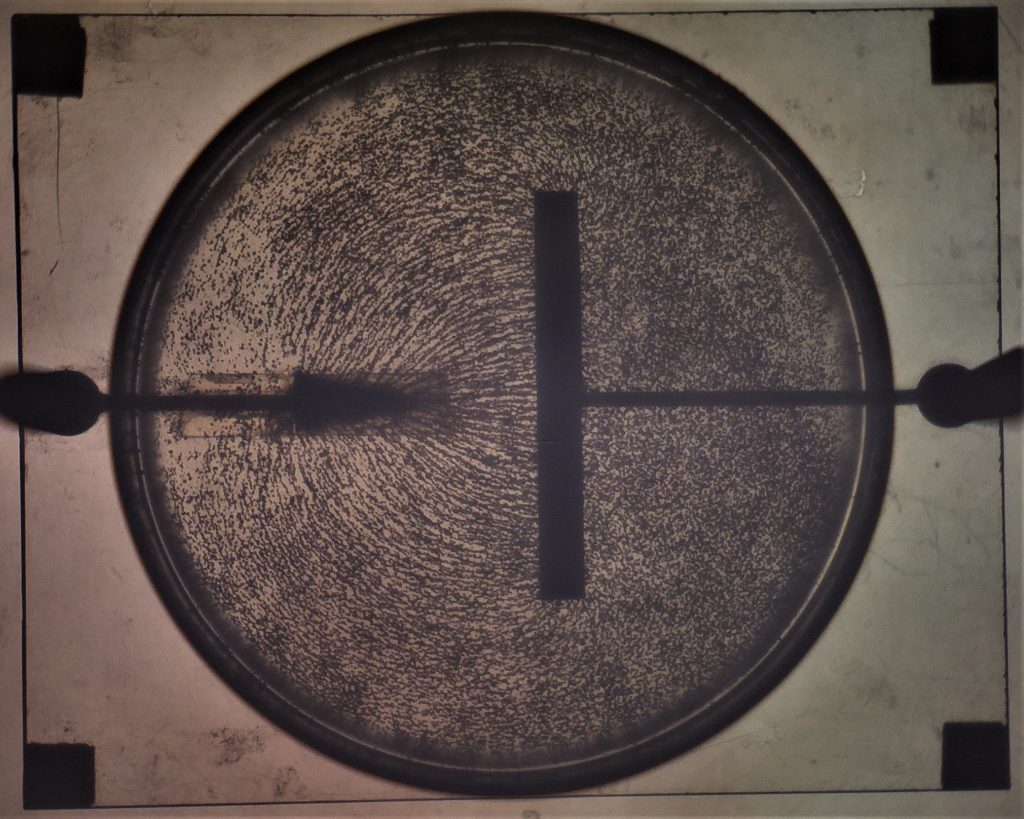

4. Spitze gegenüber Platte
Anmerkung
Wenn gleichnamige Ladungen der Elektroden gezeigt werden sollen, muss zwischen der Oberfläche des Overheadprojektors und der Elektrodenplatte ein, mit der Erde verbundener, Drahtring (aus dünnem Draht) platziert werden.
