Versuchsdurchführung
Eine Bogenlampe mit Kondensor beleuchtet eine Blende mit horizontalen Schlitzen. Der Strahlverlauf wird im Wassertrog durch Fluoreszein-Lösung sichtbar gemacht.

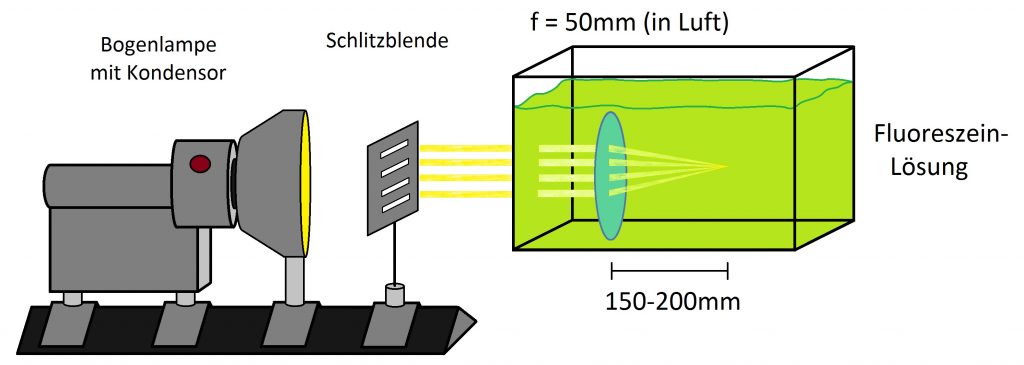

a) Glaslinsen im Wassertrog
Es werden Glaslinsen verschiedener Brennweite im Wassertrog positioniert. Dadurch kann gezeigt werden, dass die Brennweite der Linsen im Wasser größer ist, als in Luft, da der Brechungsindex von Wasser größer ist, als der von Luft.
b) Luftgefüllte Linsen im Wassertrog

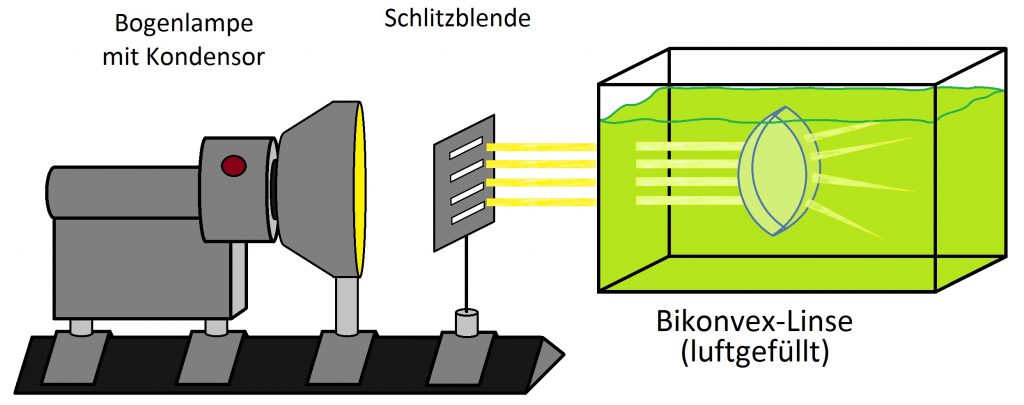

Es kann eine luftgefüllte Bikonvex- oder Bikonkav-Linse aus Plexiglas im Wassertrog positioniert werden.

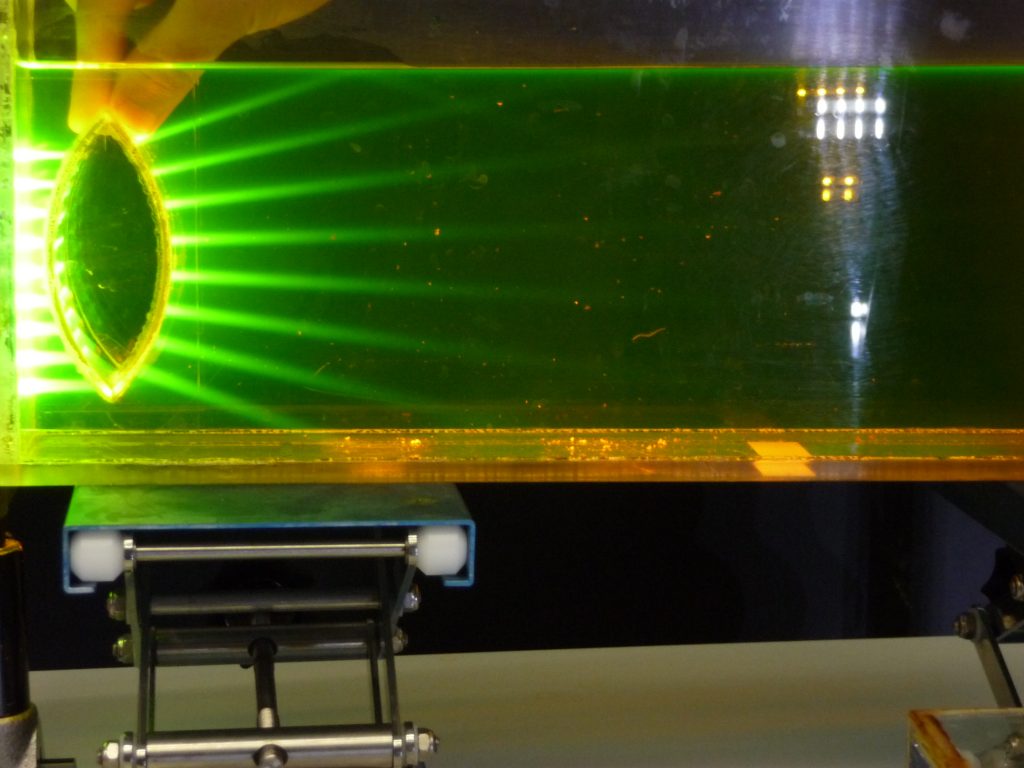

Die Bikonvex-Linse wirkt dabei als Zerstreuungslinse, da der Brechungsindex von Luft kleiner ist, als der von Wasser.

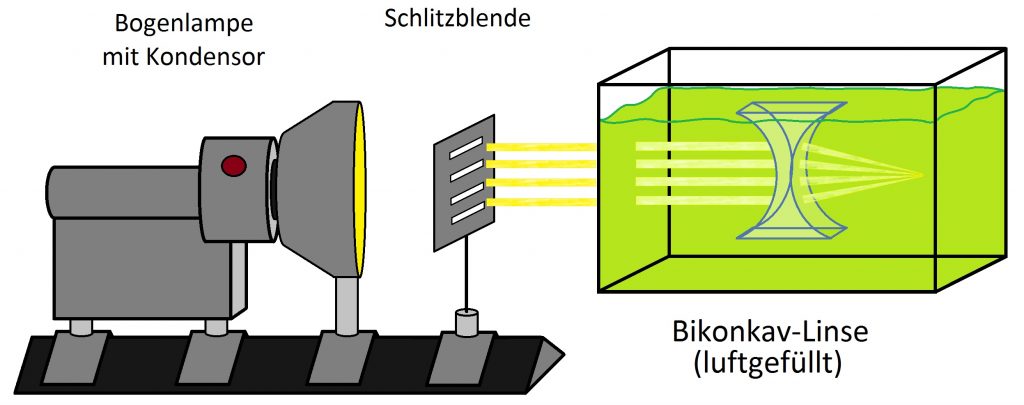

Die Bikonkav-Linse wirkt dagegen als Sammellinse:

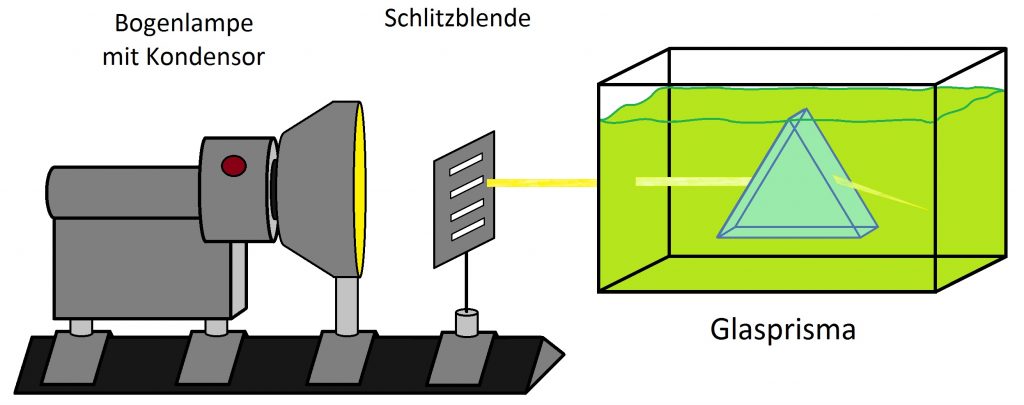

c) Glas- und Luftprisma im Wassertrog
Das Glasprisma wird im Wassertrog positioniert, sodass gezeigt werden kann, dass der austretende Strahl vom Lot auf die Grenzfläche weggebrochen wird.
Nun wird das Luftgefüllte Prisma im Wassertrog positioniert. Hierbei wird der austretende Strahl nun zum Lot auf die Grenzfläche gebrochen, da Luft einen geringeren Brechungsindex als das umgebende Wasser ausweist.
