Versuchsdurchführung
Ein Nadelimpulsgenerator wird an ein 100m langes Koaxialkabel angeschlossen und das Signal am Kabelanfang sowie das Signal am Kabelende mithilfe eines Oszilloskops angezeigt.
Offenes Ende

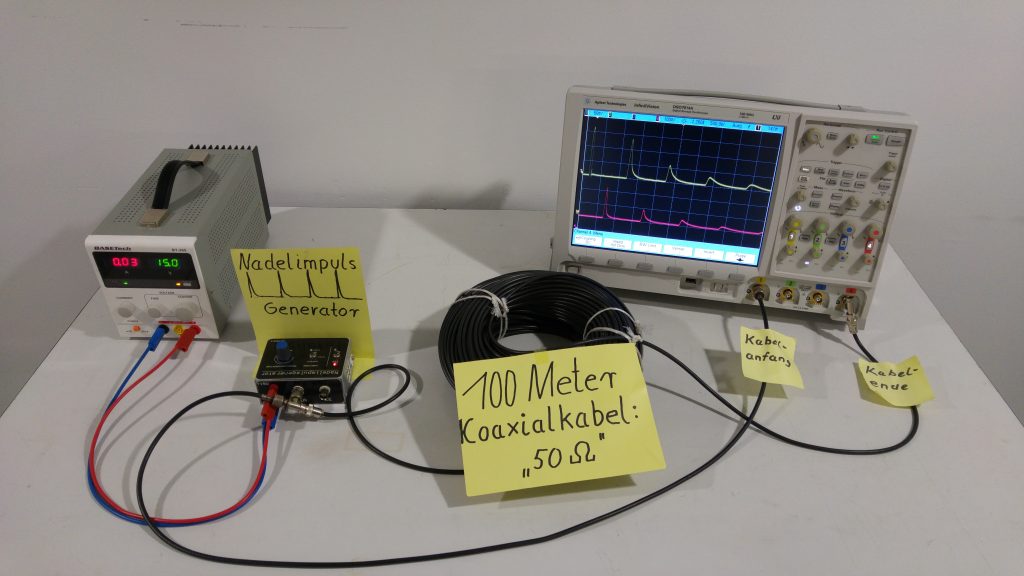

Das Ende des Koaxialkabels wird direkt am Eingang des Oszilloskops angeschlossen, sodass das Kabelende hier als „offenes Ende“ fungiert.
Dabei wird analog zum offenen Ende bei mechanischen Wellen (beispielsweise Seilwelle) das Signal am Ende reflektiert und kommt am Kabelanfang nicht invertiert zurück.
Festes Ende

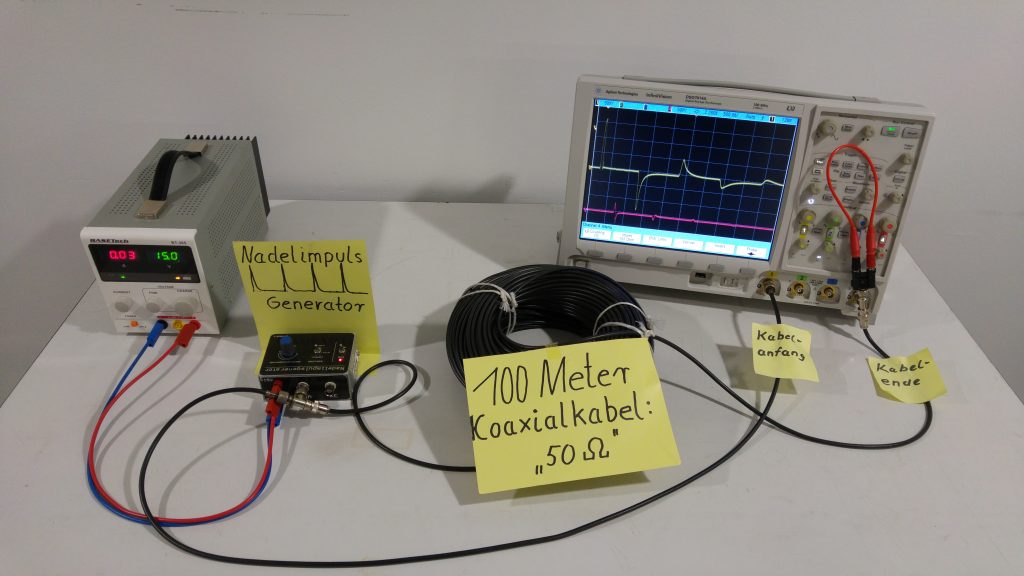

Am Ende des Koaxialkabels wird eine Brücke Angebracht, sodass dort ein kurzgeschlossenes Ende entsteht.
Dabei wird analog zum festen Ende bei mechanischen Wellen das Eingangssignal bei der Reflexion invertiert und kehrt somit invertiert zum Kabelanfang zurück.
Abschlusswiderstand

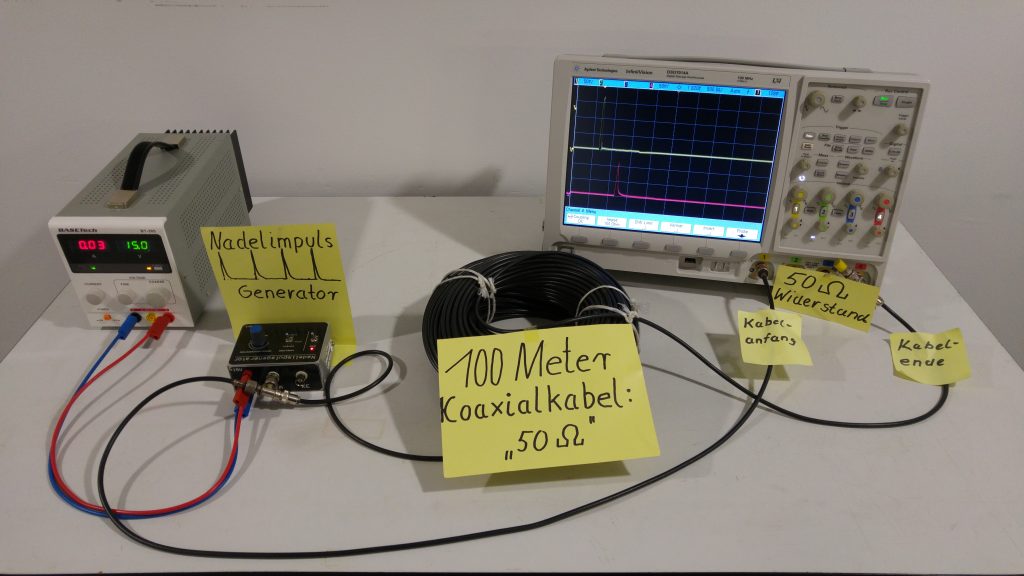

Am Ende des Koaxialkabels wird ein 50 Ohm Abschlusswiderstand angebracht. Es kann nun beobachtet werden, dass am Kabelende der Nadelimpuls eintrifft, allerdings kein reflektiertes Signal zum Kabelanfang zurückkehrt.

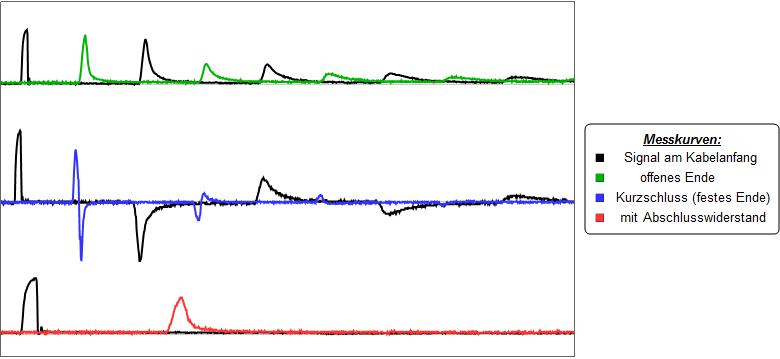

Es ergibt sich insgesamt für die drei Versuchsteile folgender beispielhafter Signalverlauf am Oszilloskop:
