Versuchsdurchführung
a) Dioden-Kennlinie

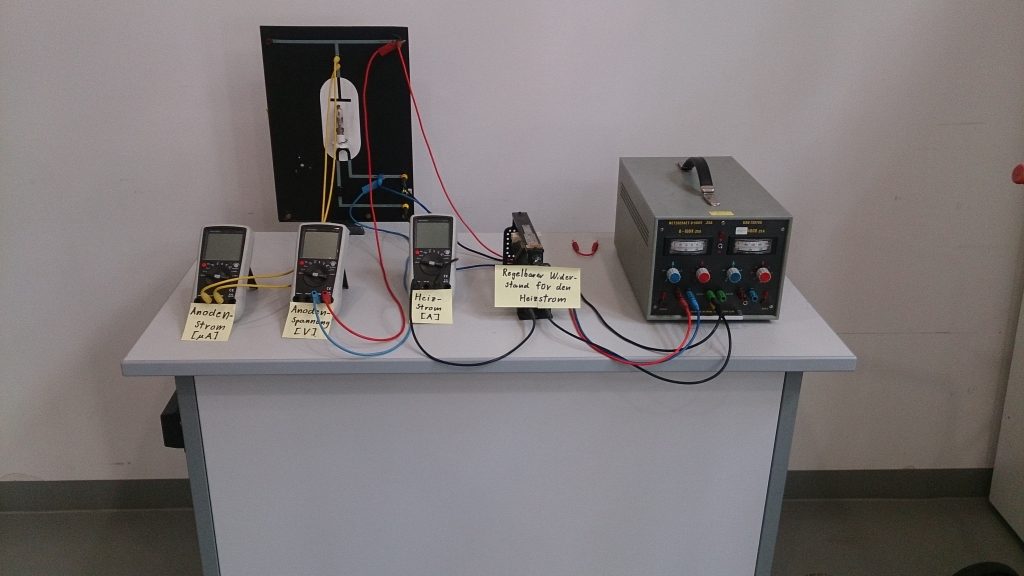

Die Kennlinie einer Dioden-Röhre mit Glühkatode wird für zwei verschiedene Heizströme vorgeführt.

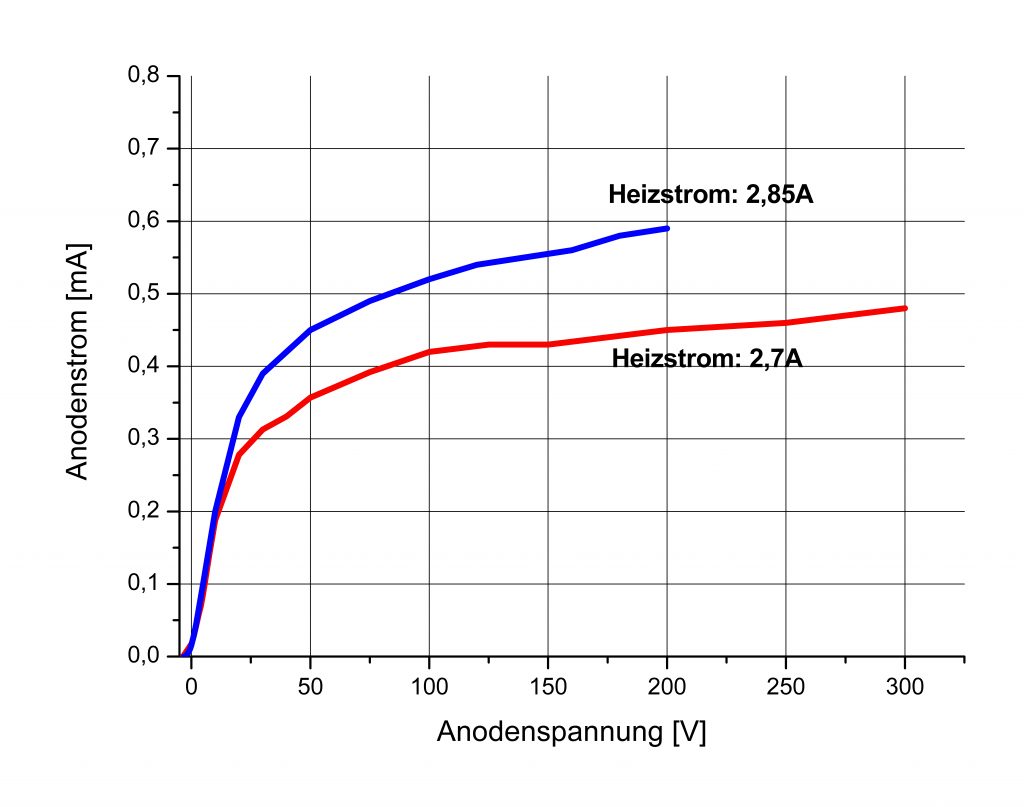

Der folgende Graph stellt die Kennlinie der Dioden-Röhre für verschiedene Heizströme dar:
b) Gleichrichterwirkung der Glühkathodenröhre

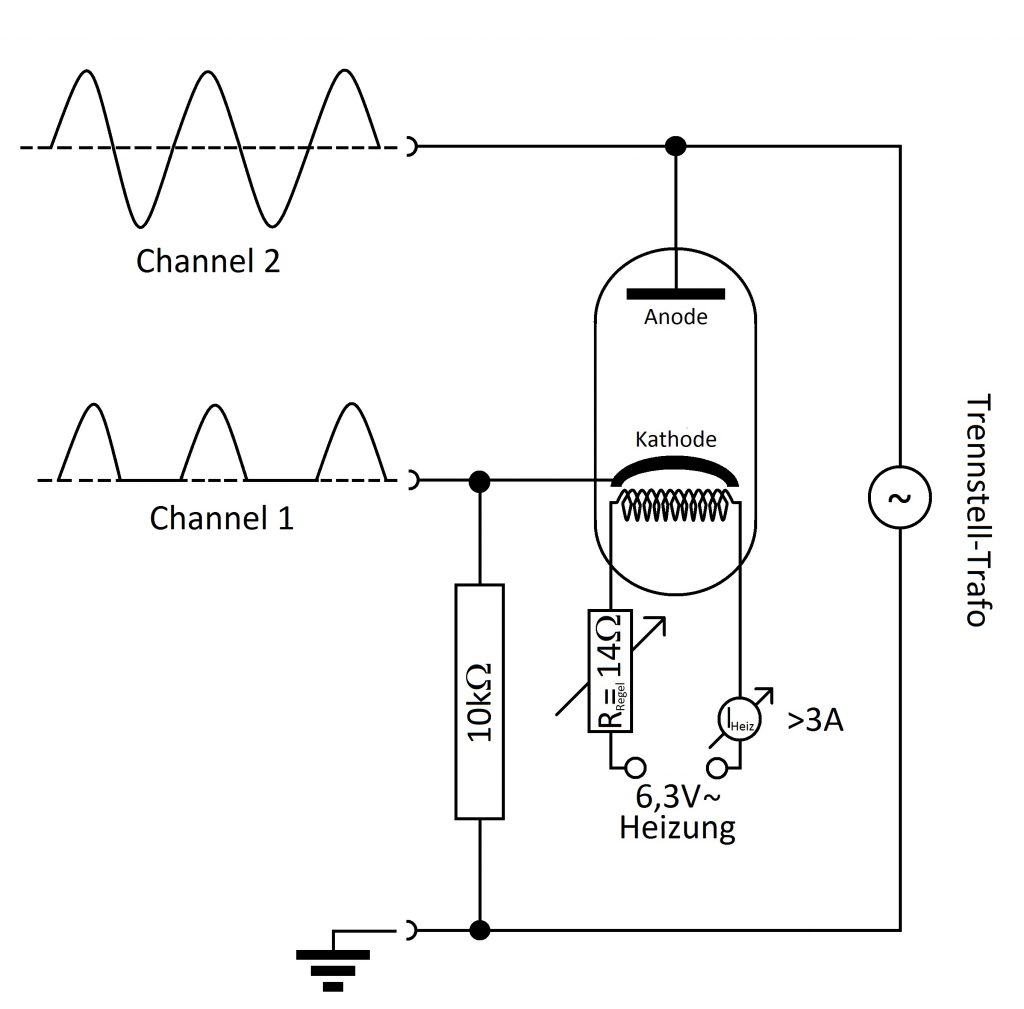

Die Halbwellengleichrichtung einer Wechselspannung wird demonstriert. Wird eine Wechselspannung an die Glühkathodenröhre angelegt, so wirkt diese als Gleichrichter, da die emittierten Elektronen aus der Glühkathode nur die Gegenseite erreichen können, falls diese positiv gepolt ist. Im umgekehrten Fall werden die austretenden Elektronen von der negativ gepolten Gegenseite abgestoßen, somit kann kein Stromfluss erfolgen.
