Ziel des Versuchs
Es soll die Strom-Spannungscharakteristik verschiedener Widerstands-Typen gezeigt werden. Im Versuch steht dafür ein Konstantan-Draht, sowie ein NTC- und PTC-Widerstand zur Verfügung.
Versuchsdurchführung

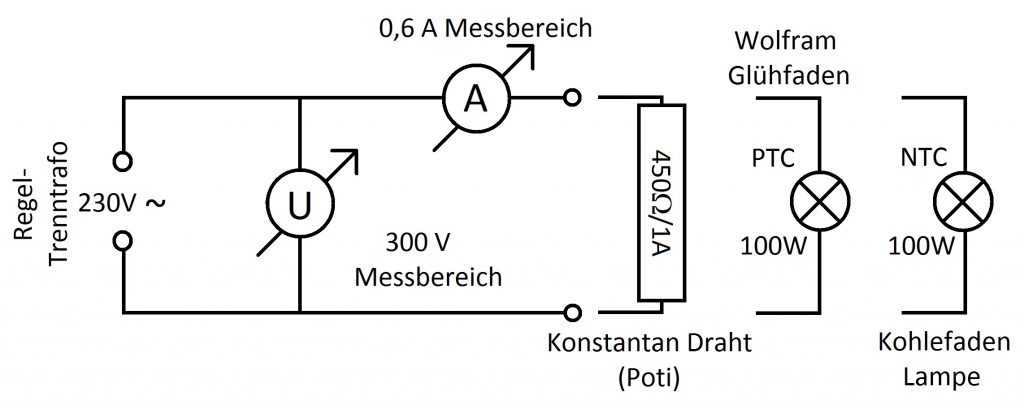

Es wird folgende Schaltung zur Aufnahme der Strom- und Spannungswerte verwendet:

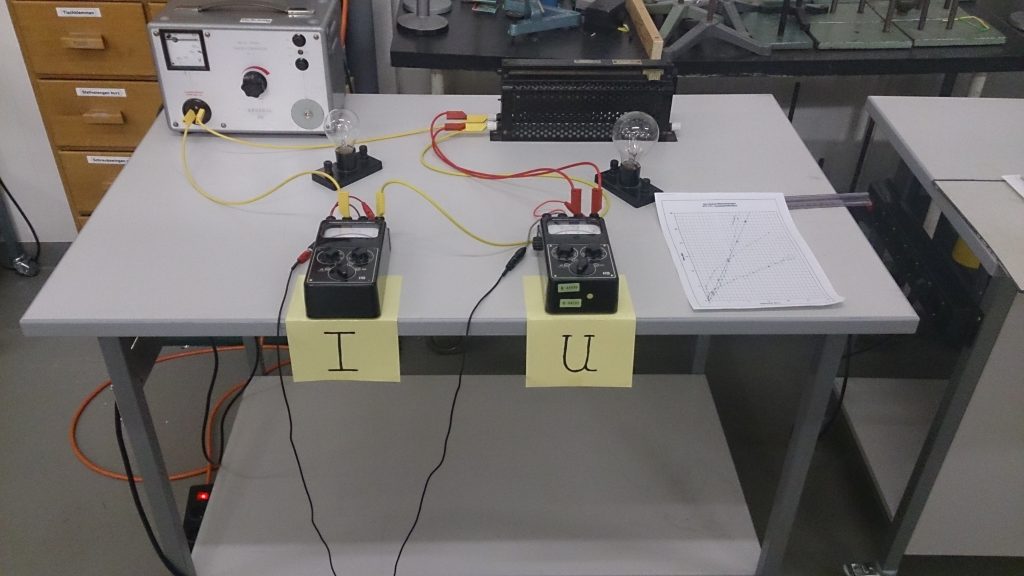

Mithilfe des Regel-Trenntransformators, wird nun für jeden Widerstandstyp die Spannung in geeigneten Schritten variiert. Die Anzeige der Strom- und Spannungsmessgeräte wird dabei mit dem Projektor an die Wand projiziert.
Die Abgelesene Anzahl der Skalenteile auf der Anzeige wird dann in einem Strom-Spannung Diagramm aufgetragen, sodass das Verhalten der Kennlinien direkt miteinander verglichen werden kann.
