Versuchsdurchführung

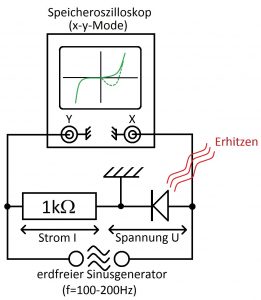

Die verschiedenen Halbleiter-Objekte aus Versuch 35 und 36 oder wahlweise ein NTC-Widerstand (aus Versuch 21), können mit einem Föhn, Lötkolben oder einer Kerze erwärmt werden. Währenddessen wird mit dem Aufbau aus Versuch 36c die Strom-Spannungs-Kennlinie der Elemente aufgenommen.
Für NTC-Widerstand Strom (Vertikale) über Amplitude auf sehr empfindlich stellen
Hinweis: Die hinterste Diode auf dem Steckbrett reagiert sehr gut auf Heißluft-Föhn
- Für den NTC-Widerstand wird die Kennlinie (Gerade) steiler, da der Strom ansteigt und weniger Spannung am NTC-Widerstand abfällt
