Versuchsdurchführung
a) Prinzip des Drehspulinstrumentes

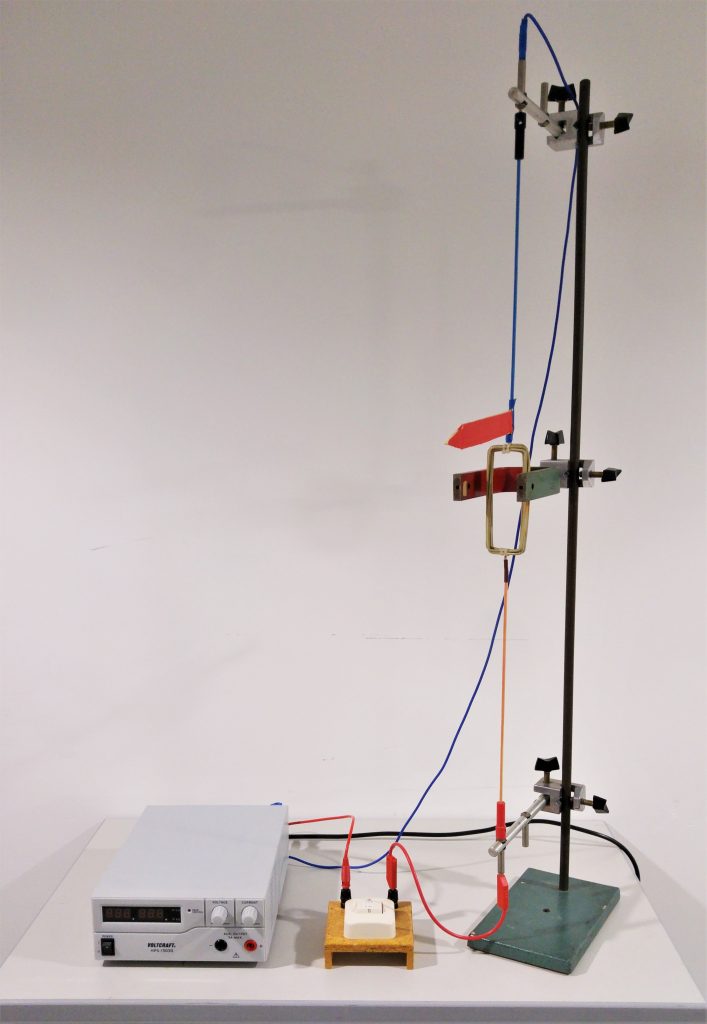

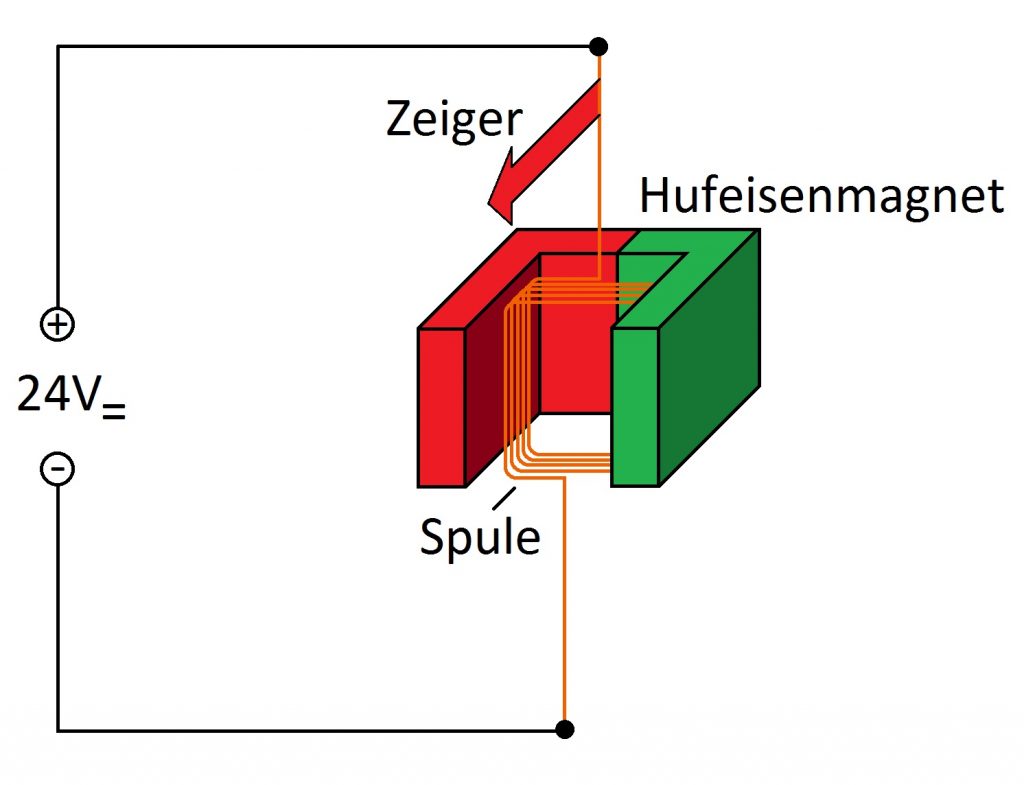

Eine Luftspule ist im Magnetfeld eines Hufeisenmagneten drehbar an einem Stativ aufgehängt. Wird die Spule von einem Gleichstrom durchflossen, so wird ein Drehmoment auf die Spule ausgeübt. Das Drehmoment wird über einen Zeiger sichtbargemacht.
b) Demonstrationsmodell Drehspulinstrument
Es ist ein Demonstrationsmodell eines Drehspulinstrumentes vorhanden, welches sich in einem durchsichtigen Kunststoffgehäuse befindet. Dabei kann entweder eine Gleichspannung, eine Wechselspannung variabler Frequenz, auch mit Gleichstromanteil oder vorgeschaltetem Gleichrichter angelegt werden.
c) Weicheiseninstrument

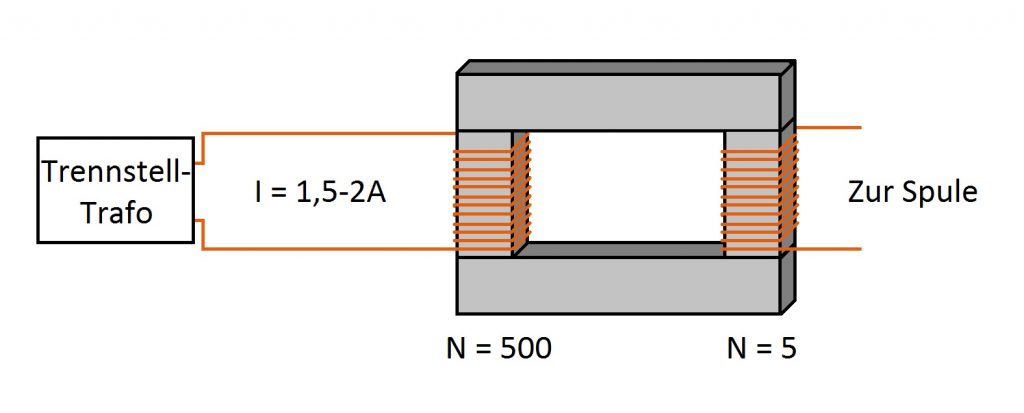

Ein Weicheisen Blech ist freischwingend an einem Stativ aufgehängt. Eine davor angebrachte Luftspule kann mit Wechsel- oder Gleichstrom betrieben werden. Bei Betrieb mit Wechselstrom wird folgende Stromversorgung benutzt:
Dabei magnetisiert das Magnetfeld der Spule das Weicheisen zum Stabmagnet. Die wirkende Kraft ist dabei proportional zum Quadrat des Stromes. Das Weicheiseninstrument zeigt dabei den Effektivwert an.
d) Weicheisenstäbe in Luftspule
Zwei Weicheisenstäbe, die man in das Innere einer Luftspule legt, stoßen sich ab, sowohl bei Gleich-, als auch bei Wechselstrom.
