Ziel des Versuchs

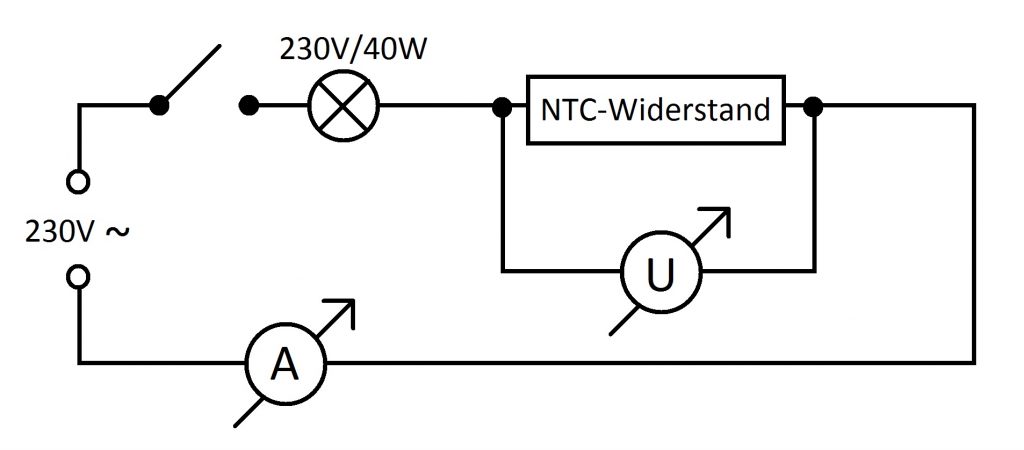

Es soll die Wirkung/Charakteristik eines NTC-Widerstands demonstriert werden, indem eine Anlassschaltung gezeigt wird.
Versuchsdurchführung
Der Spannungsabfall fällt von ca. 230V auf ca. 60-70V ab (Netzgerät: GAN 730709 oder Grundig Regel-Trafo)

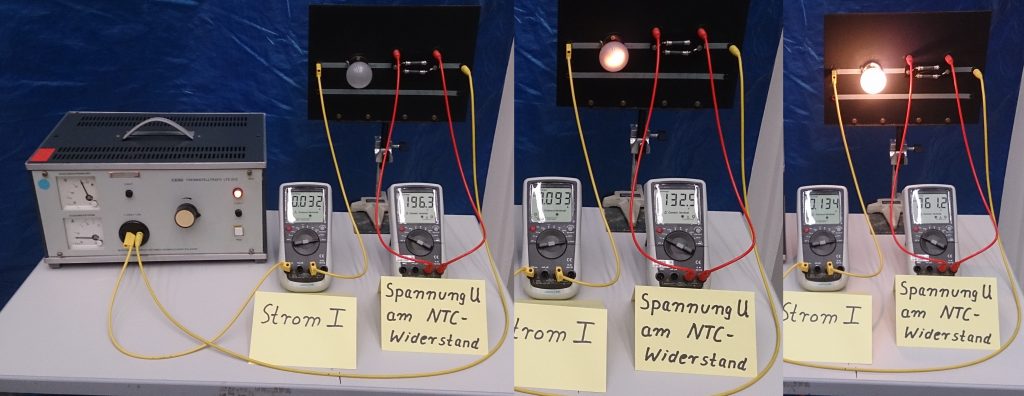

- Beim Einschalten bleibt die Glühbirne zunächst dunkel und fast die gesamte Spannung fällt am NTC-Widerstand ab.
- Der anfänglich kleine Strom erwärmt den NTC-Widerstand allmählich und sein Widerstand nimmt ab.
- Nach einiger Zeit fällt ein immer größerer Teil der Spannung auch über der Glühbirne ab und sie leuchtet langsam auf (ca. 1 Minute).
