Versuchsdurchführung

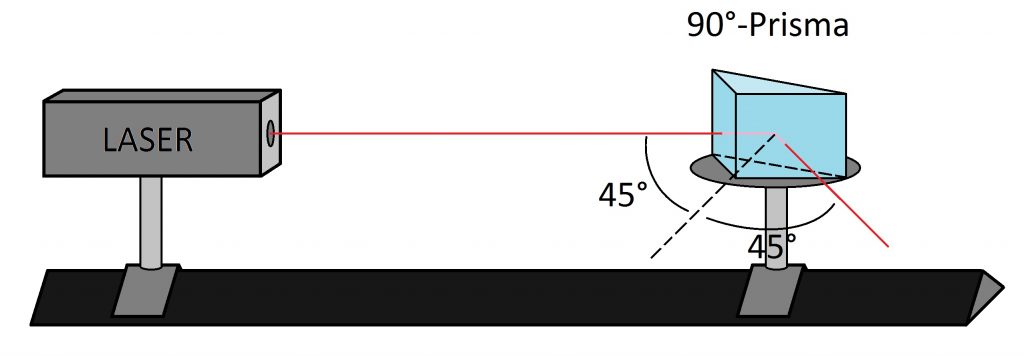

a) Totalreflexion am 90°-Prisma
Ein Laserstrahl wird so auf ein 90°-Prisma ausgerichtet, dass der Strahl an der Prismen-Basis unter einem 45° Winkel auftrifft. Da der Grenzwinkel der Totalreflexion im Glas (n = 1,5) etwa 41,8° beträgt, tritt Totalreflexion auf und nach dem Brechungsgesetz beträgt der Winkel des reflektierten Strahls ebenfalls 45°.
Das Prisma wirkt somit als 90° Umlenkspiegel.
Die Totalreflexion an der Innenseite einer Prismen-Basis kann als verlustarmer Spiegel (ohne Komplikation bezüglich der Polarisation) benutzt werden.
b) Strahlteiler
Ein Laser-Strahl wird auf zwei 90°-Prismen gerichtet, deren gut polierte und gesäuberte Basen mit einer Klemme zusammengepresst werden. Die beiden Prismen wirken als Strahlteiler mit „Dicke null“. Die Klemme kann nun fest angezogen oder locker gelassen werden:

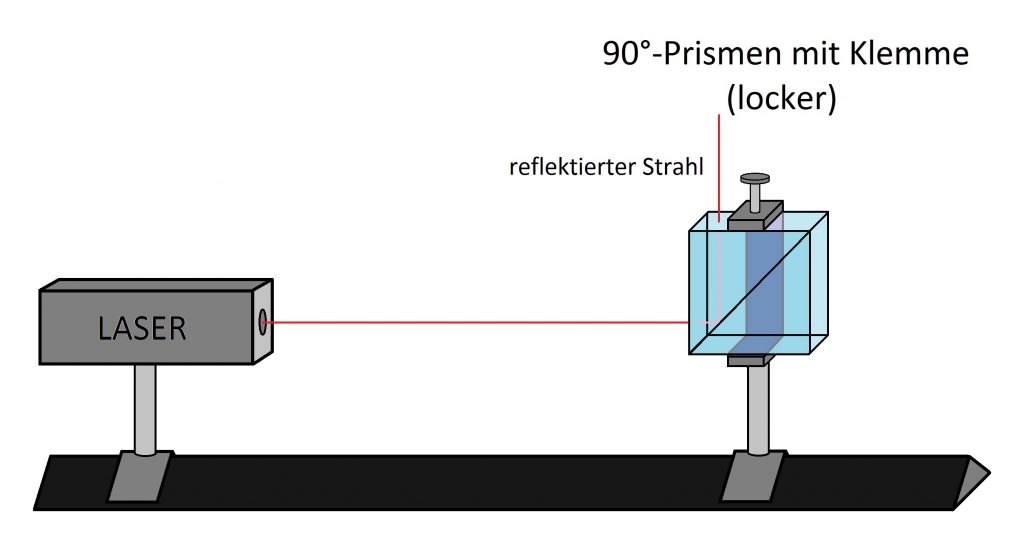

- Klemme locker lassen
- Intensität des transmittierten Strahls wird schwächer
- Intensität des reflektiertet Strahls wird größer

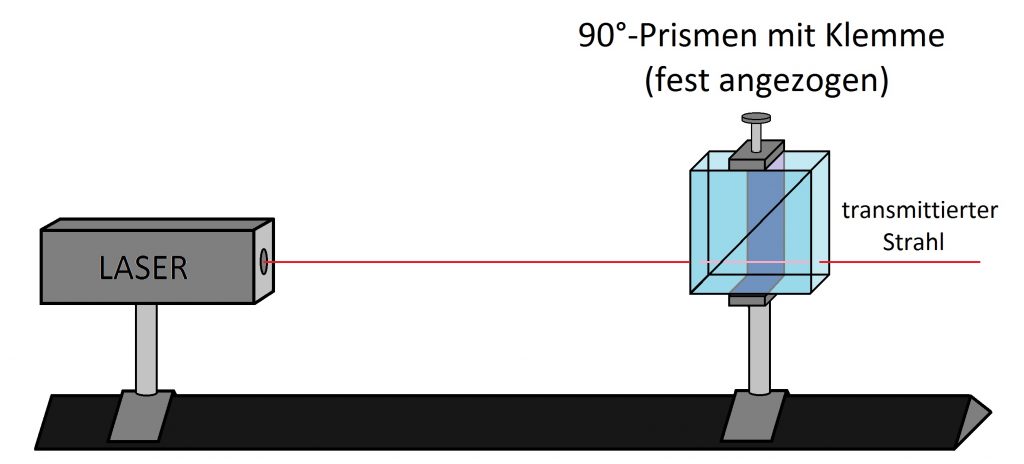

- Klemme fest anziehen
- Intensität des transmittierten Strahls wird größer
- Intensität des reflektiertet Strahls wird schwächer
