Ziel des Versuchs
Es soll gezeigt werden, wie sich der Gesamtwiderstand bei Parallel- und Reihenschaltung von Widerständen verhält.

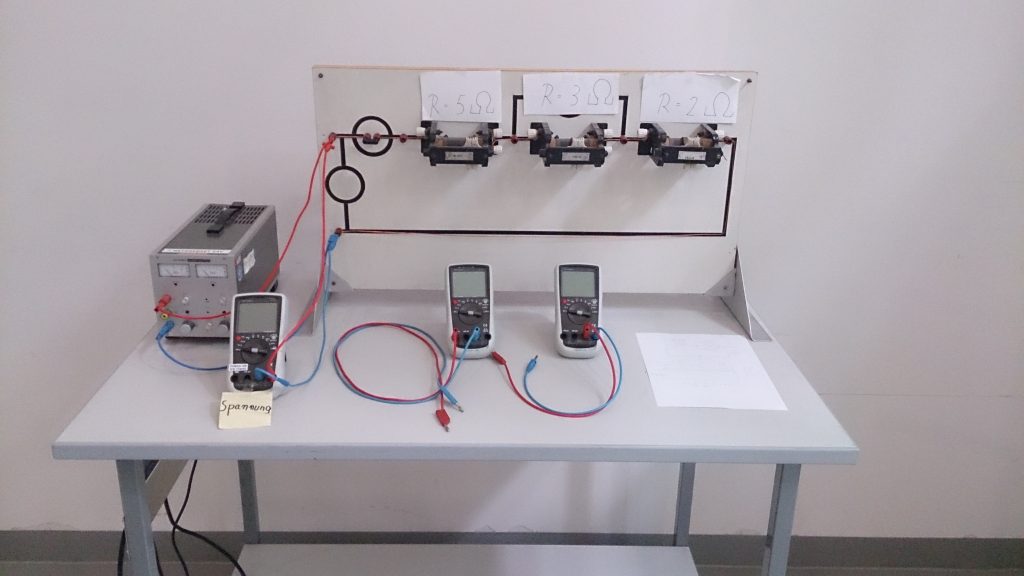

Versuchsdurchführung
a) Reihenschaltung

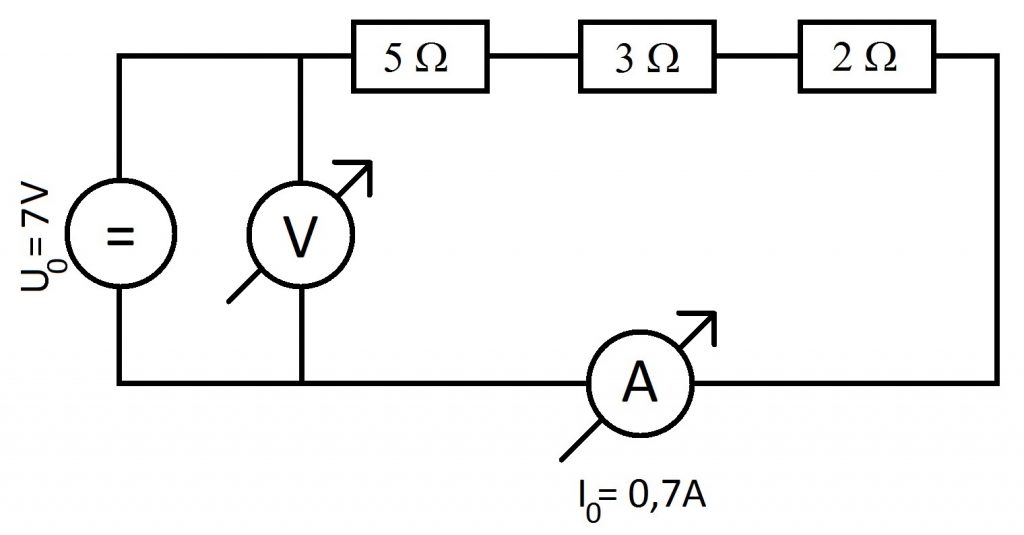

Es wird folgende Reihenschaltung von Widerständen aufgebaut:
Daraus wird nach dem Ohm‘schen Gesetz der Gesamtwiderstand der Reihenschaltung bestimmt:
\(R_{ges}=\frac{U_0}{I_0}=10 \Omega=R_1+R_2+R_3\)

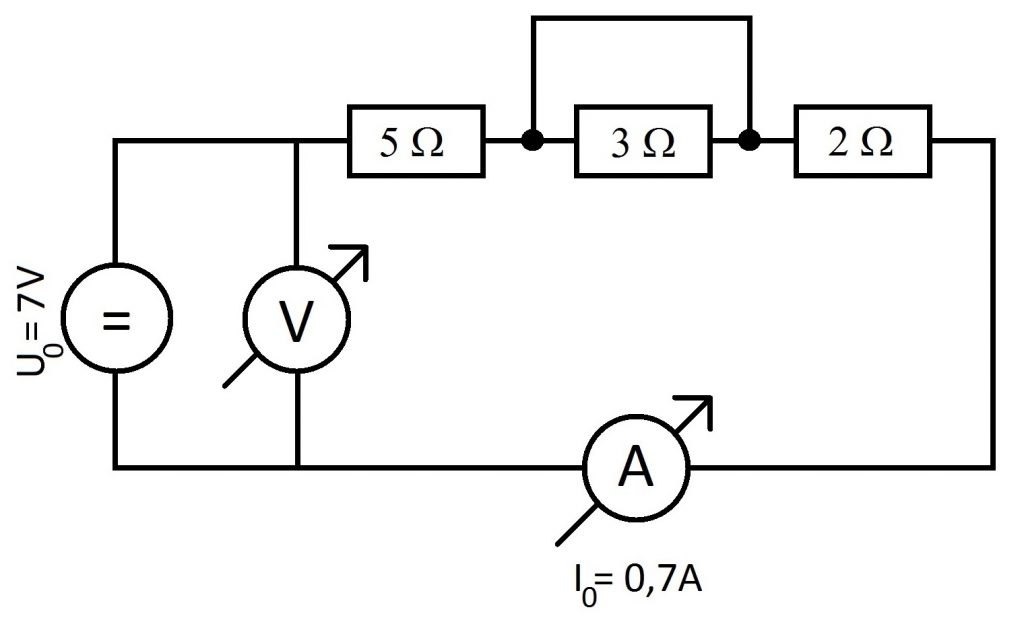

b) Überbrücken eines Widerstands
Kurzschließen des zweiten Widerstands erhöht den Strom auf 1A, daraus wird der neue Gesamtwiderstand der Reihenschaltung bestimmt:
\(R_{ges}=\frac{U_0}{I_0}=7 \Omega=R_1+R_3\)
c) Parallelschaltung

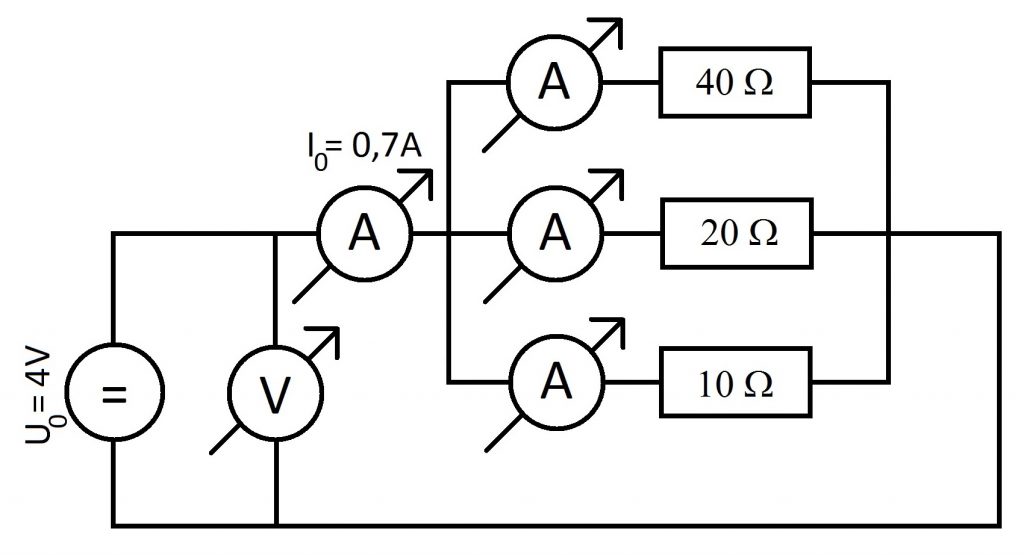

Es wird folgende Parallelschaltung von Widerständen aufgebaut:
Daraus wird wiederum der Gesamtwiderstand der Schaltung bestimmt:
\(R_{ges}=\frac{U_0}{I_0}=\frac{1}{\frac{1}{R_1}+\frac{1}{R_2}+\frac{1}{R_3}}=\frac{40}{7} \Omega\)
