Versuchsdurchführung

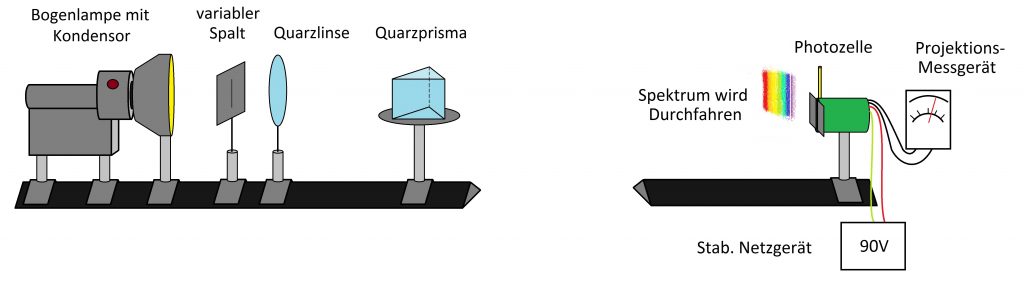

Mithilfe eines Prismas wird weißes Licht in sein Spektrum zerlegt. Das entstehende Spektrum wird mit einer Photozelle abgefahren und dabei die Spannung an der Photodiode mit einem Analogmessgerät gemessen. Dadurch kann gezeigt werden, dass der Ausschlag am Messgerät und damit auch die Energie der Elektronen vom Photoeffekt wellenlängenabhängig ist.
Es existieren hierfür verschiedene Photodiodenröhren:
1) Vakuum-Röhre 150 AV, blauempfindlich
2) Vakuum-Röhre 90 CV, rotempfindlich (Firma NEVA)

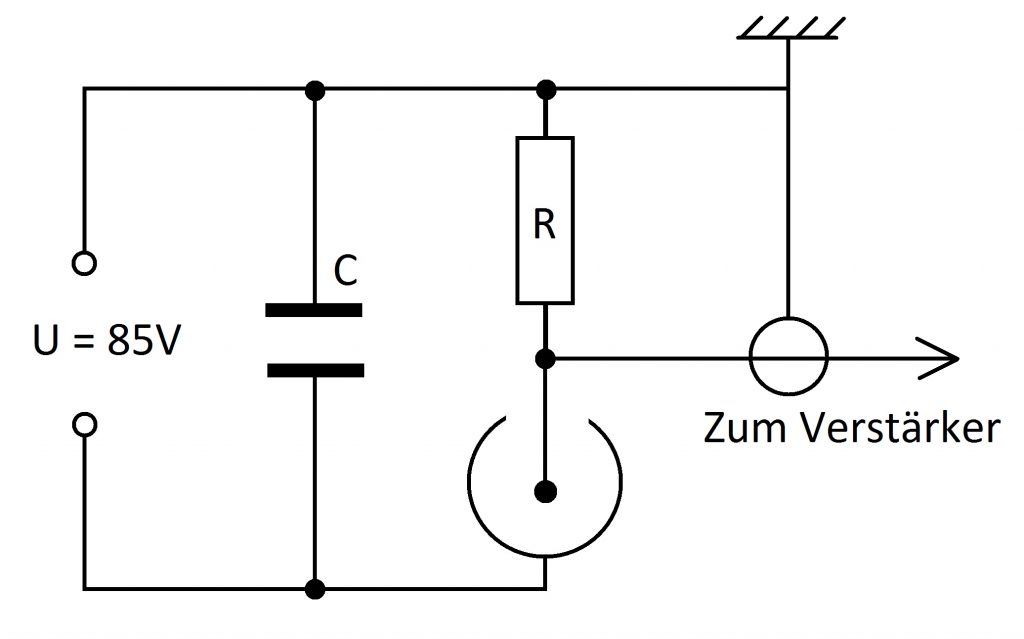

Arbeitswiderstand: 10MΩ
Ziehspannung U: 80V
3) Gasgefüllte Photozelle 90CG (größerer Photostrom als Vakuum-Röhren)
Arbeitswiderstand: 1MΩ
Ziehspannung: 90V
Dunkelstrom: 0,1µA
Empfindlichkeit: 125µA/Lumen

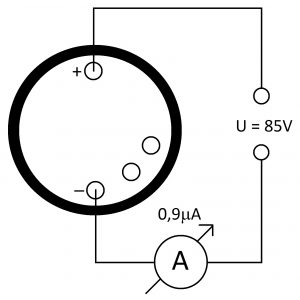

Innerer Aufbau der Photozelle
