Versuchsdurchführung

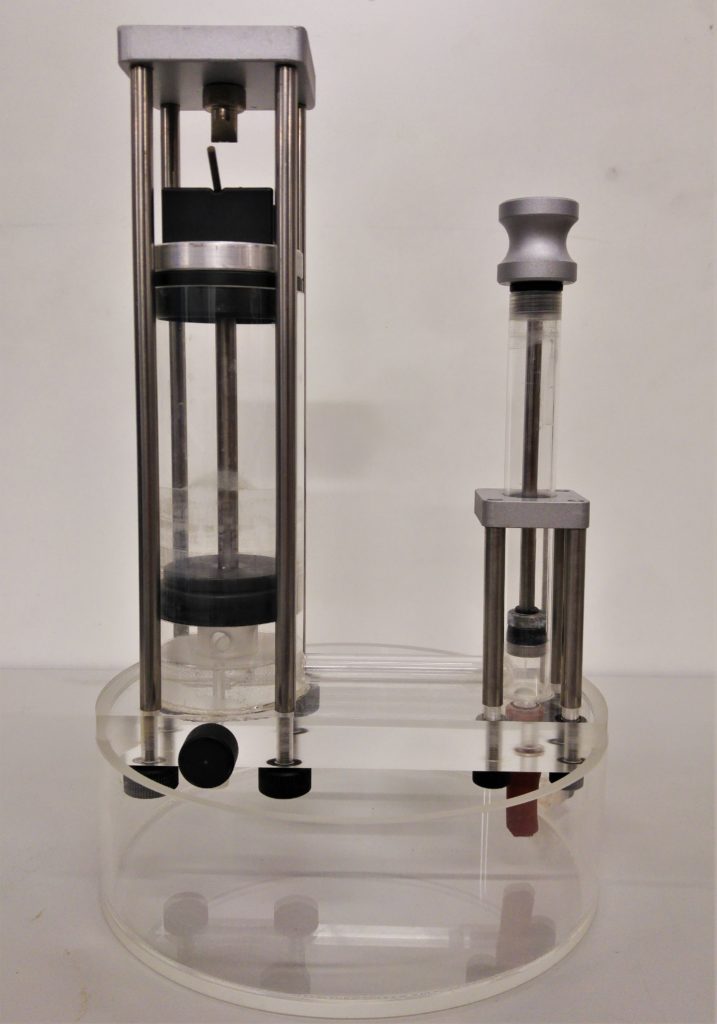

Ein Vorführmodell aus Plexiglas verdeutlicht das Funktionsprinzip einer hydraulischen Presse.

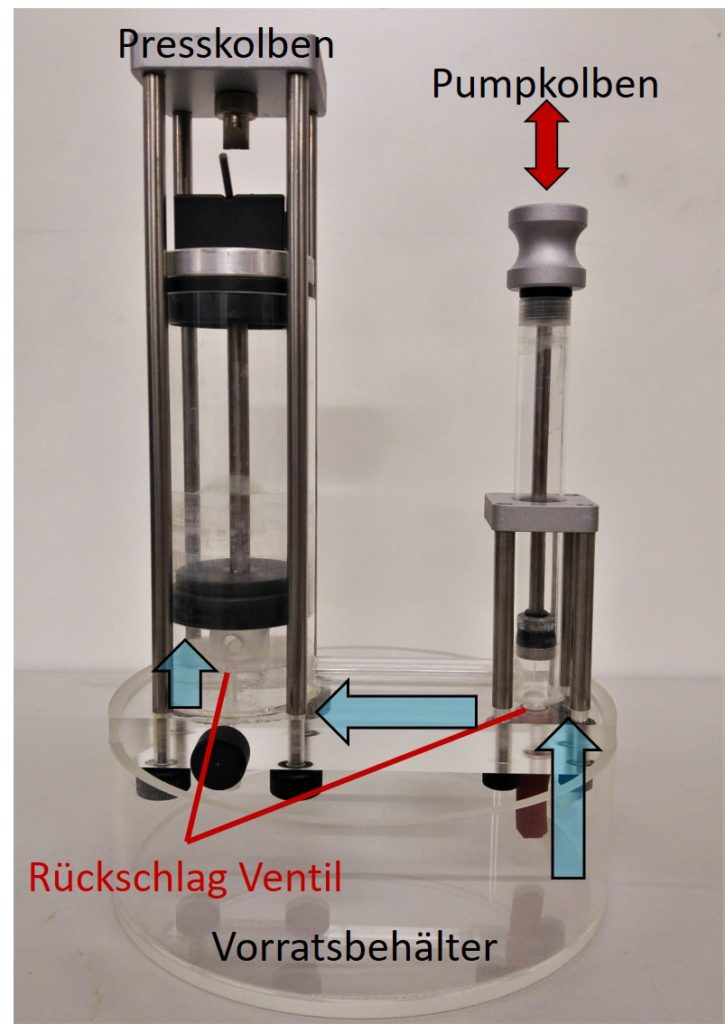

Ein Pumpkolben saugt beim herausziehen Wasser aus dem Vorratsbehälter an. Beim Hereindrücken des Pumpkolbens öffnet sich das Rückschlagventil des Presskolbens, während das Rückschlagventil zum Vorratsbehälter sperrt. Dadurch wird das Wasser in den Presskolben gedrückt.
Oben auf dem Presskolben ist ein Eisennagel platziert, der durch den Presskolben gegen eine Kante gepresst wird. Unter dem Druck des Presskolbens wird der Eisennagel schließlich durchgebogen.
Da der Druck in beiden Kolben identisch sein muss gilt:
\(p_1=\frac{F_1}{A_1}=\frac{F_2}{A_2}=p_2\)
\(\rightarrow F_{Press}=\frac{A_{Press}}{A_{Pump}}\cdot F_{Pump}=\frac{24,60cm^2}{2,01cm^2}\cdot F_{Pump}\)
Dabei wird das Verhältnis der beiden Kolbenflächen als Übersetzungsverhältnis bezeichnet.
