Versuchsdurchführung

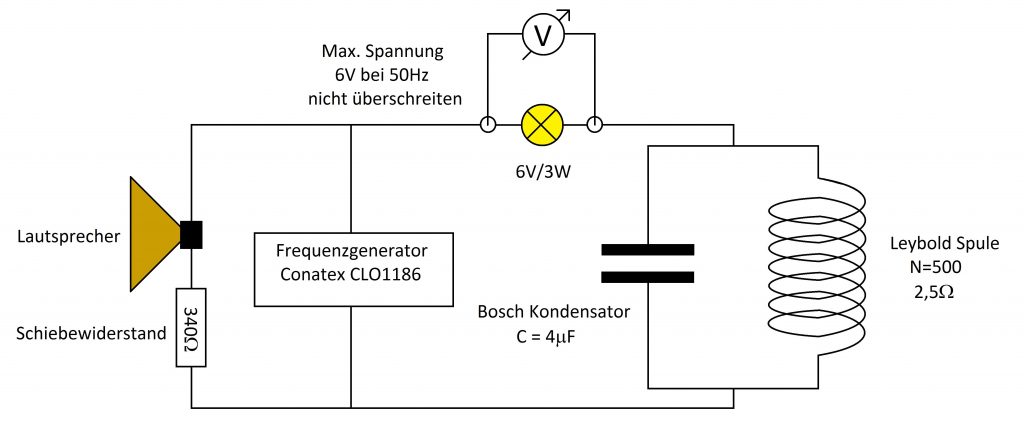

Eine Parallelschaltung aus Kondensator und Spule dient als Sperrfilter in einem gewissen Frequenzbereich.
Achtung: Es ist darauf zu achten, dass die Maximale Spannung von 6V bei 50Hz nicht überschritten wird. Außerdem muss die Spannungsüberhöhung beim Ausschalten beachtet werden. Sicherheitshalber maximal 5V Amplitude bei 50Hz einstellen.
Um die Filterwirkung für verschiedene Eingangsfrequenzen der Sinusspannung besser sichtbar zu machen, wird hier eine kleine Glühlampe verwendet.
Die Frequenz wird von etwa 50Hz bis 5000Hz nach oben geregelt, wobei die Lampe zu Beginn ihre volle Helligkeit besitzt und ab etwa 100Hz zunehmend schwächer wird. Zwischen 200Hz und 2000Hz ist nur ein schwaches leuchten der Lampe zu erkennen.
Über 2000Hz beginnt die Lampe wieder heller zu leuchten und erreicht ab 4000Hz wieder fast die ursprüngliche Helligkeit.
Zur Anschaulichen Darstellung der Frequenz wird ein Lautsprecher verwendet, der die aktuelle Frequenz der Spannung akustisch überträgt.

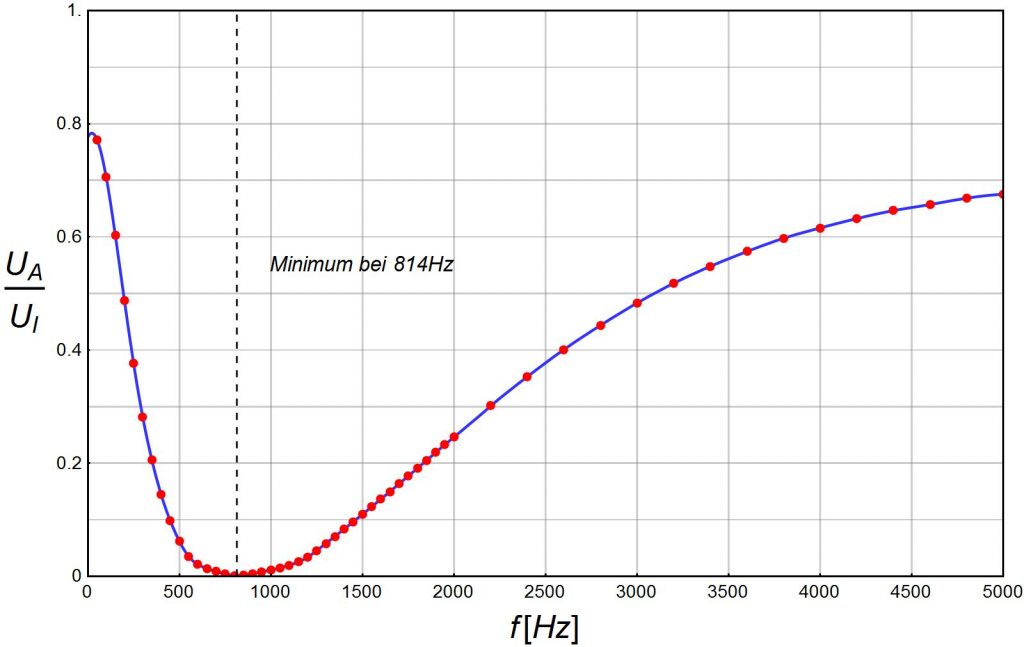

Eine Beispielmessung zeigt den Frequenzgang der gezeigten Schaltung:
