Versuchsdurchführung

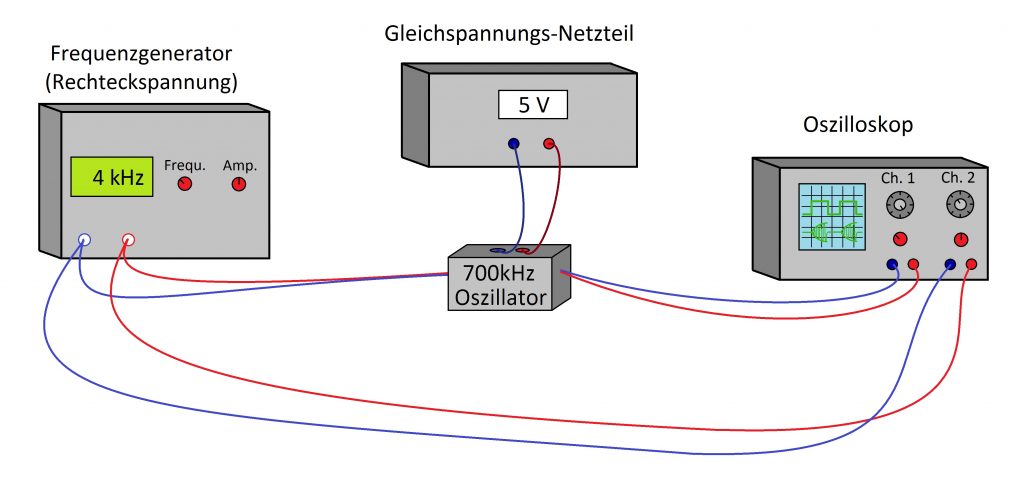

a) Einschwingvorgang eines 700kHz Oszillators
Ein Rechteckgenerator wird an einen 700kHz Oszillator angeschlossen, der sich in einem Metallgehäuse befindet. Das Rechtecksignal hat dabei eine Frequenz von etwa 4kHz. Das Ausgangssignal des Oszillators wird auf einem Oszilloskop zusammen mit dem rechteckförmigen Eingangssignal dargestellt. Dadurch wird der Einschwingvorgang des Oszillators gezeigt.

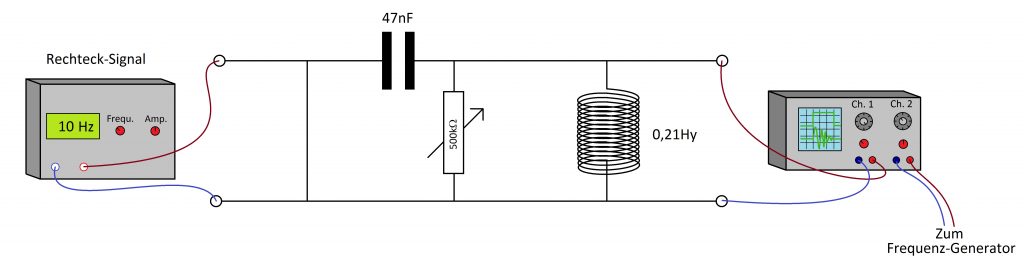

b) Ausschwingen eines gedämpften 1,6kHz Schwingkreises
Ein Rechteckgenerator wird an einen gedämpften 1,6 kHz Schwingkreis angeschlossen. Dadurch kann das Ausschwingen des Schwingkreises auf dem Oszilloskop dargestellt werden.
