Versuchsdurchführung
a) Bildkonstruktion Hohlspiegel

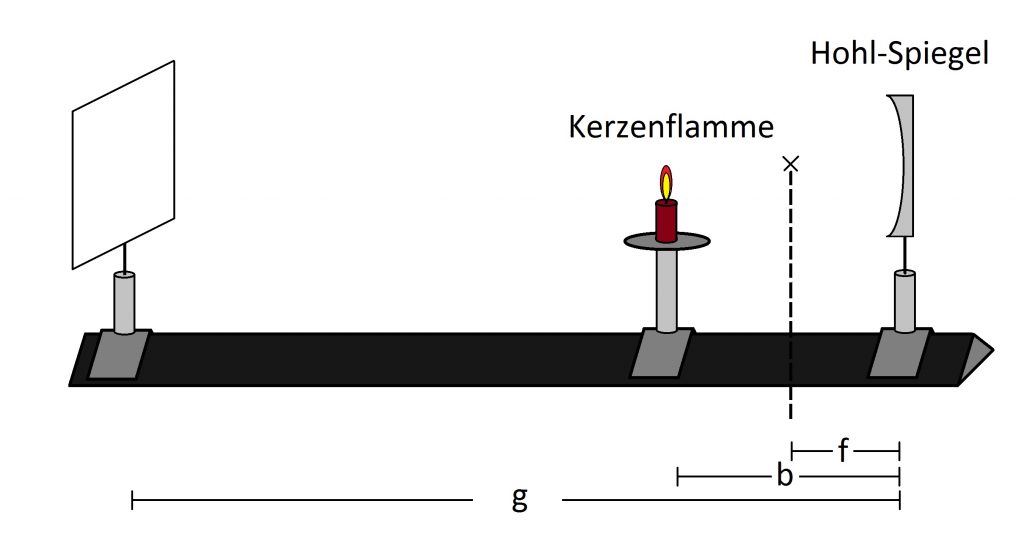

Auf einer optischen Bank wird eine brennende Kerze vor einem Hohlspiegel mit einer Brennweite von 20cm montiert. Durch verschieben der Kerze (ändern der Gegenstandsweite) können die verschiedenen Fälle der optischen Abbildung vorgeführt werden.

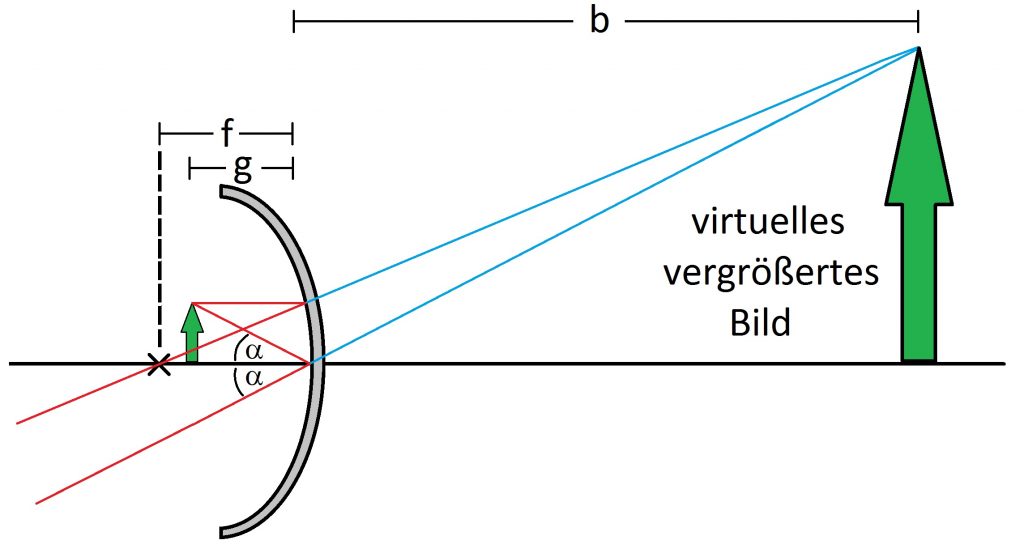

- \(g<f\longrightarrow \) Bild aufrecht, virtuell, vergrößert
- \(g=f\longrightarrow\) Bild im Unendlichen (Hörsaalwand), vergrößert

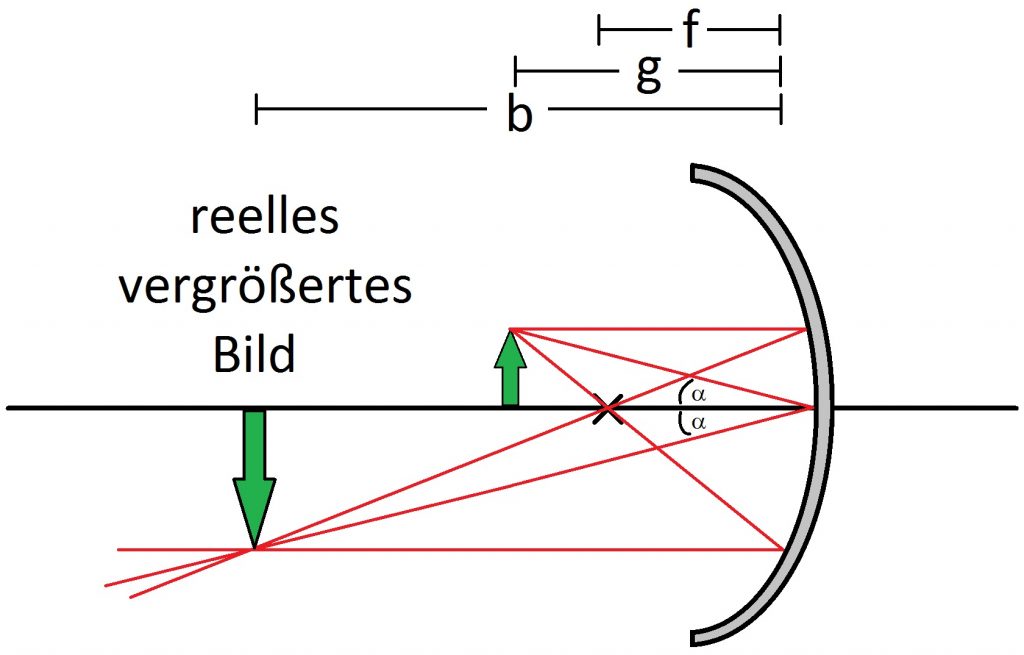

- \(f<g<2f\longrightarrow \) Bild reell, umgekehrt, vergrößert
- \(g=2f\longrightarrow \) Bild gleichgroß, umgekehrt, reell (Bild liegt in sich selbst)
- \(g>2f\longrightarrow \) Bild liegt zwischen Spiegel und Gegenstand, reell, verkleinert, (nicht vorführbar)
b) Bikonvex-Linse

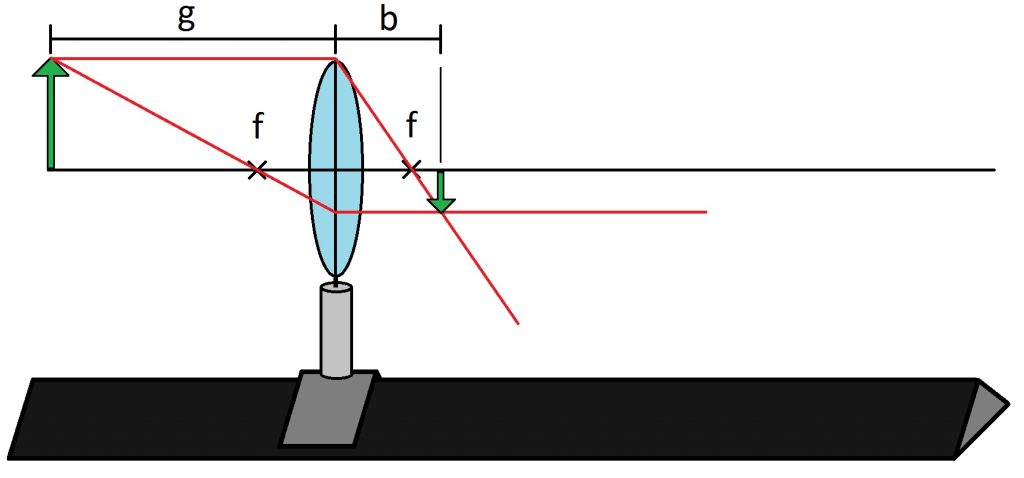

Das Abbildungsgesetz
\(\frac{1}{b}+\frac{1}{g}=\frac{1}{f}\)

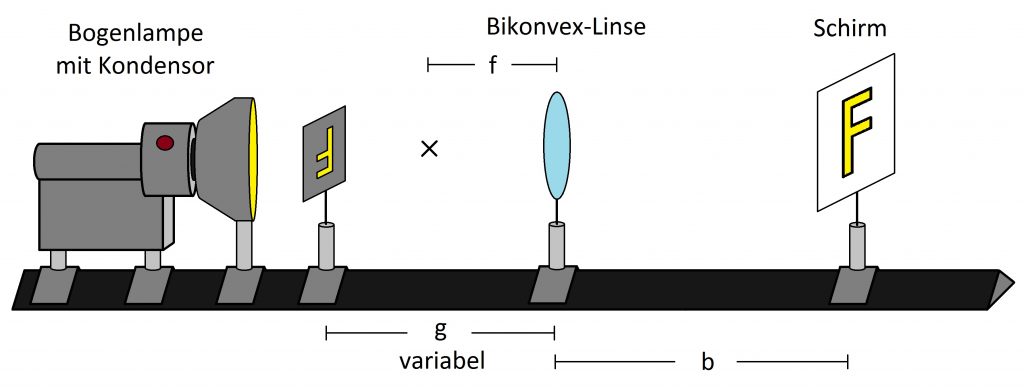

Wird für die verschiedenen Fälle der Gegenstandsweite mithilfe einer Bikonvex-Linse auf einer optischen Bank vorgeführt. Als Gengenstand dient der beleuchtete Buchstabe „F“ (beleuchtet auf einer Mattscheibe mit Maske):
