Versuchsdurchführung
a) Photowiderstand

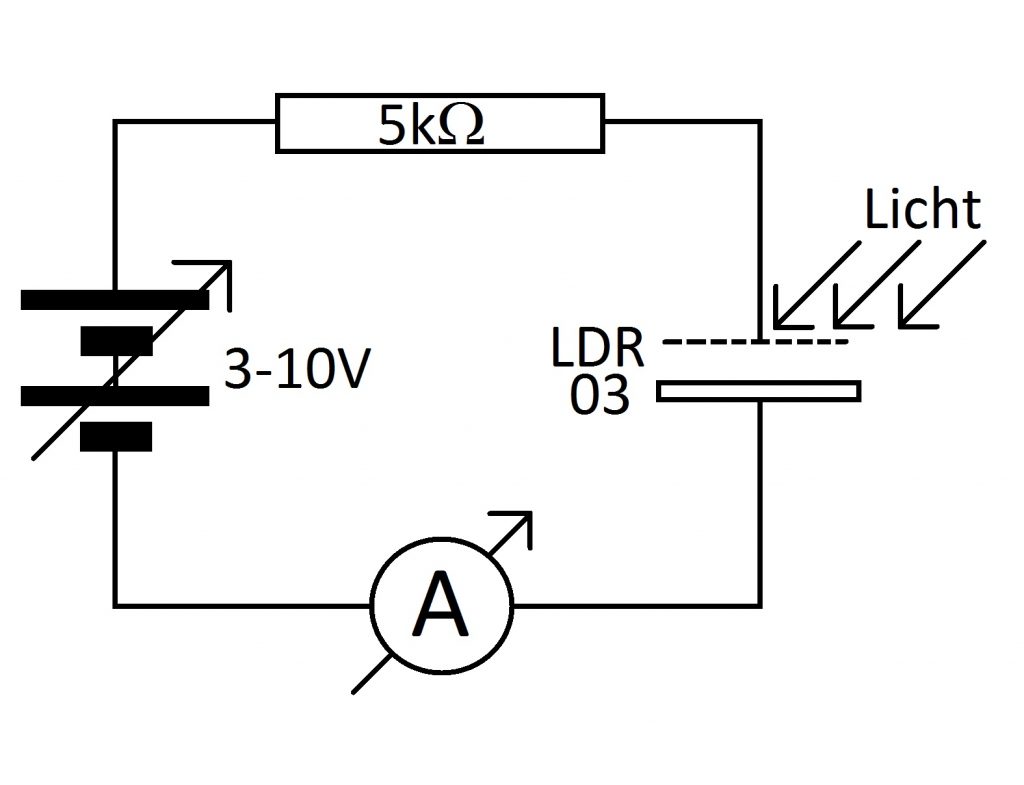

Ein Photowiderstand wird in folgender Schaltung verwendet:
Mit einem Amperemeter wird die Änderung des Stroms registriert, wenn man den Photowiderstand mit einer Taschenlampe beleuchtet.
Die Stromänderung kommt dadurch zustande, dass der sich der Widerstandswert des Photowiderstands bei Belichtung ändert:
\(R_{Dunkel}=3M\Omega\)
\(R_{Hell}=300\Omega\)
Der Photowiderstand hat folgende weitere Daten:
Ansprechzeit: τ = 1-3ms
Max. Leistung: P = 2W
b) Solarzelle

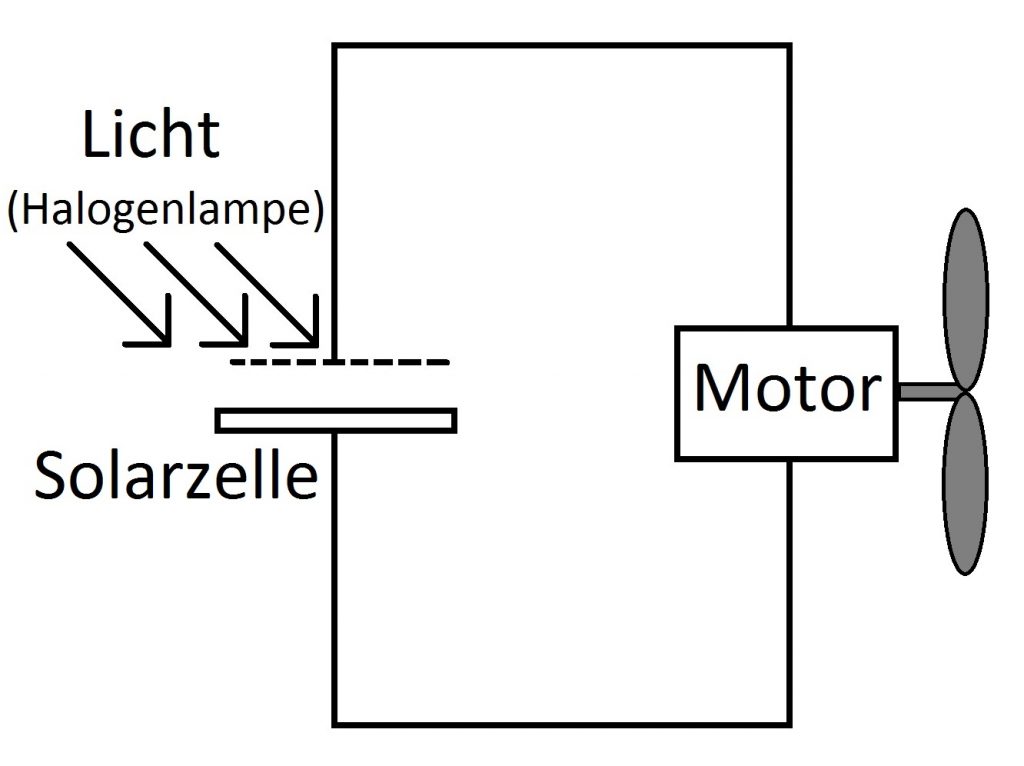

Eine Si-Solarzelle wird mit einer Lampe (z.B. Halogenlampe) beleuchtet. Es kann nun wahlweise ein kleiner Motor mit Propeller angetrieben, oder die Kennlinie der Solarzelle aufgenommen werden.
c) Halbleiter-Dioden
Mit einem erdfreien Sinusgenerator können über ein Speicheroszilloskop die Kennlinien folgender Dioden-Typen vorgeführt werden:
- Si-Diode
- Ge-Diode
- Zener-Diode
- Si-Leistungsdiode
Dabei zeigen alle Dioden ähnliche Kennlinien, wobei man eventuell bei einer Diode noch die Durchbruchspannung zeigen kann.

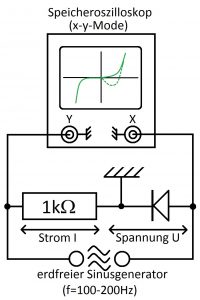

Für die Aufnahme der Kennlinien mithilfe des Oszilloskops wird dabei folgender Aufbau verwendet:
