Ziel des Versuchs
Es wird gezeigt, dass für sinusförmigen Wechselstrom folgende Beziehung zwischen Spitzen und Effektivwert gilt:
\(U_{eff}=\frac{1}{\sqrt{2}}\cdot U_{Spitze}\)
Versuchsdurchführung

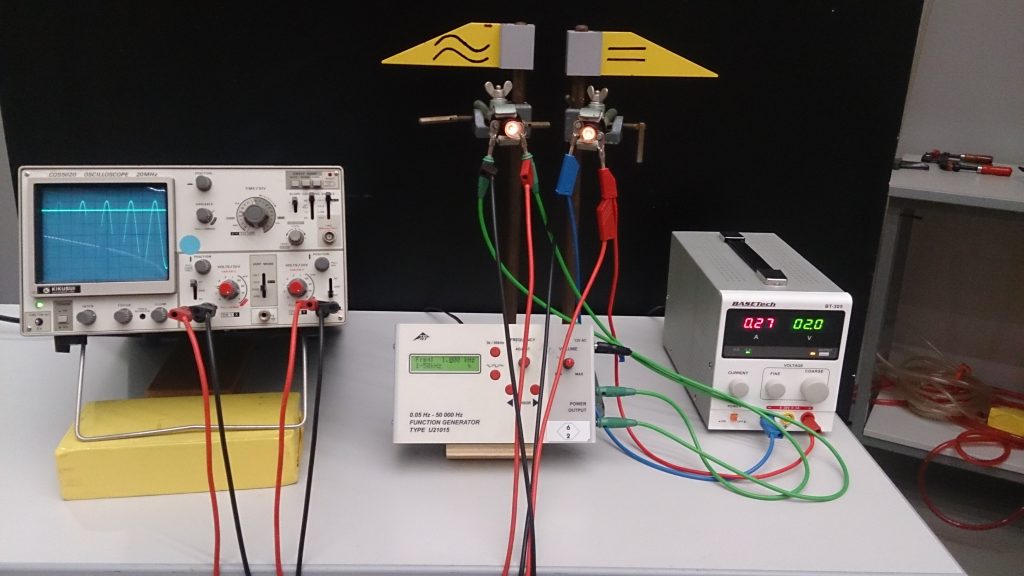

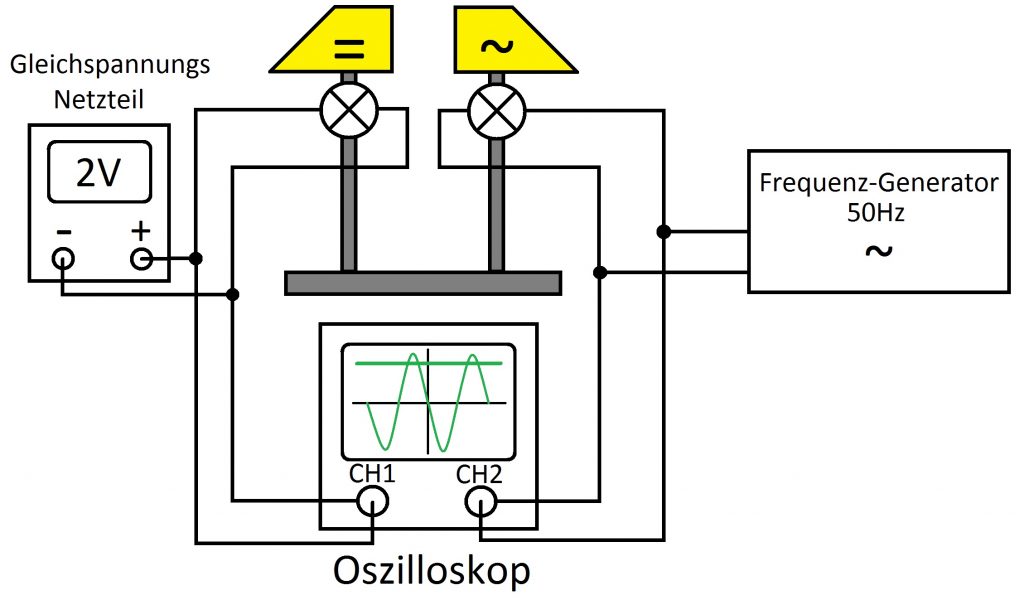

Zwei gleichartige 6V Glühlampen werden nebeneinander aufgestellt und jeweils eine der Lampen mit einer Gleichspannungsquelle und einem Frequenzgenerator (50 Hz Sinusfrequenz) betrieben. Die beiden angelegten Spannungen werden dann mithilfe eines Oszilloskops übereinander dargestellt:
Nun wird die Spannung der beiden Glühlampen so eingestellt, dass diese gleich hell leuchten und anschließend am Oszilloskop die Amplitude der Spannungen abgelesen, sodass folgendes gezeigt werden kann:
\(U_{Spitze}=\sqrt{2} \cdot U_{eff} \approx 1,41\cdot U_{eff}\)
Wahlweise kann auch das oben genannte Verhältnis der Spannungen voreingestellt werden, um zu zeigen, dass die beiden Glühlampen genau dann die gleiche Helligkeit aufweisen.
