Versuchsdurchführung

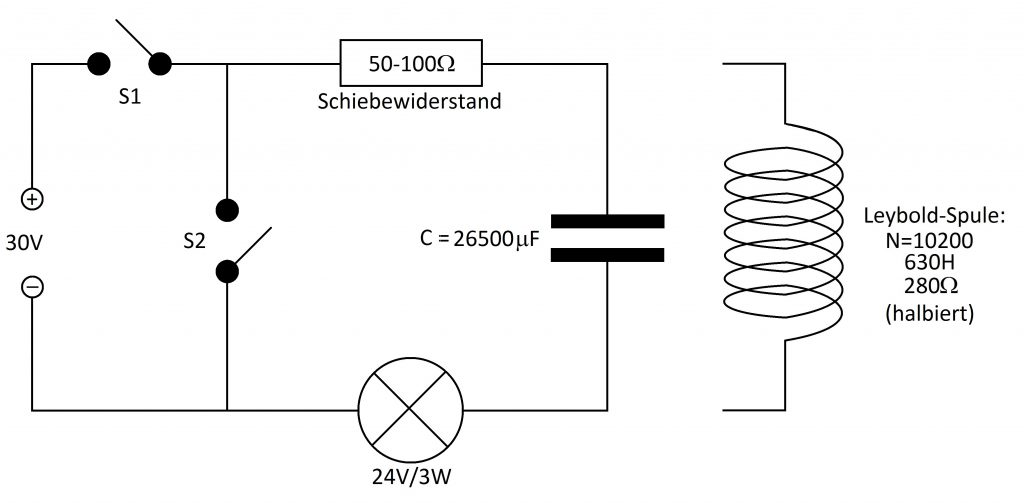

Mithilfe der Schaltung kann das Verhalten von Kondensator und Spule im Gleichstromkreis anschaulich verdeutlicht werden, indem eine Glühlampe den Stromverlauf qualitativ anzeigt.
Kondensator
1) S2 offen; S1 schließen
- Kondensator wird geladen und Lampe leuchtet sofort auf
- Lampe nimmt aber mit der Zeit an Helligkeit ab
2) S1 offen; S2 schließen
- Kondensator ist bereits geladen und dient nun als Quelle
- Lampe leuchtet sofort auf, nimmt aber mit der Zeit an Helligkeit ab
Spule
Hierbei wird S2 nicht verwendet und bleibt geöffnet.
- S1 wird geschlossen
- Der Strom durch die Spule steigt verzögert an, da die Spule ein Gegenfeld aufbaut
- Die Lampe beginnt nur langsam zu leuchten
