Ziel des Versuchs
Es soll gezeigt werden, wie sich die Gesamtkapazität für verschiedene Schaltungen von gleichartigen Kondensatoren verhält.
Versuchsdurchführung

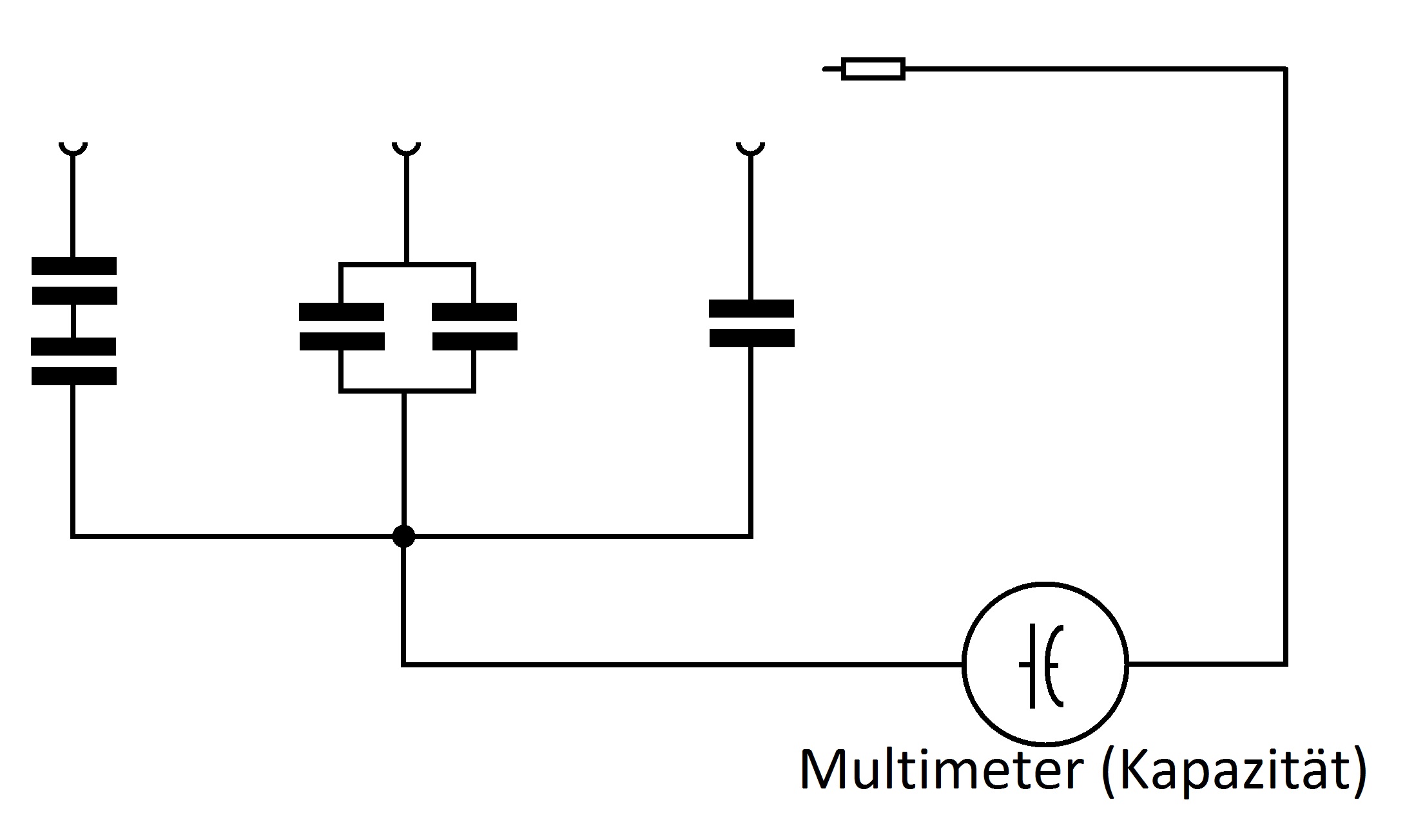

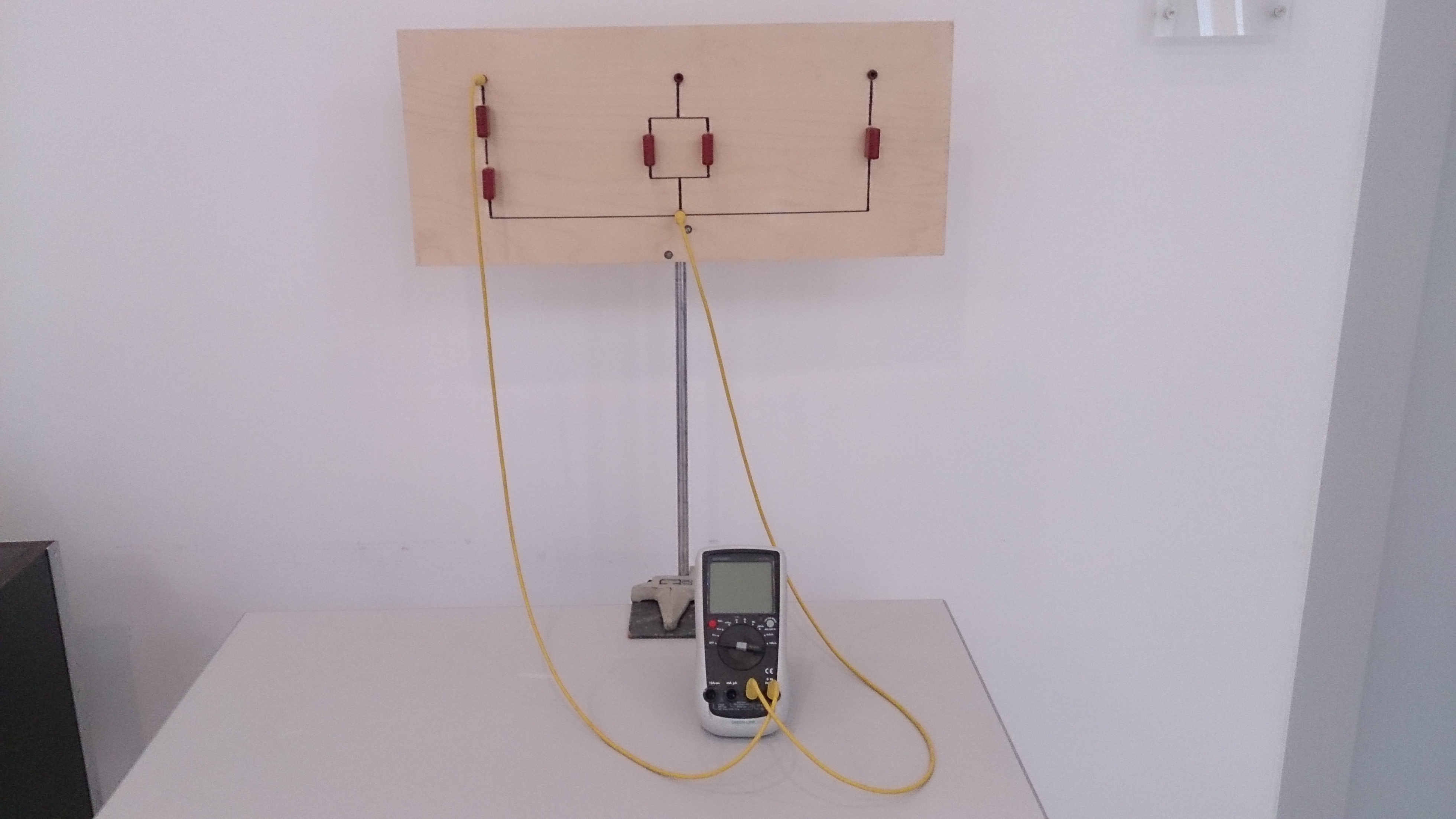

Gleichartige Kondensatoren mit jeweils einer Kapazität von 1µF sind auf einem Schaltbrett folgendermaßen geschaltet:
Das Multimeter wird auf Messung der Kapazität eingestellt und wird dann über das freie Ende des Kabels an die jeweilige Schaltung angeschlossen. Somit kann gezeigt werden, dass folgende Gesetze gelten:
a) Reihenschaltung
\(\frac{1}{C_{ges}}=\frac{1}{C_1}+\frac{1}{C_2} \Leftrightarrow C_{ges}=\frac{C_1 C_2}{C_1+C_2}\)
b) Parallelschaltung
\(C_{ges}=C_1+C_2 \Longrightarrow C_{ges}=2C\)
