Ziel des Versuchs
Es soll gezeigt werden, dass die, in einem Kondensator gespeicherte Energie proportional zur Ladespannung ist.
\(W=\frac{1}{2}CU^2\)
Versuchsdurchführung

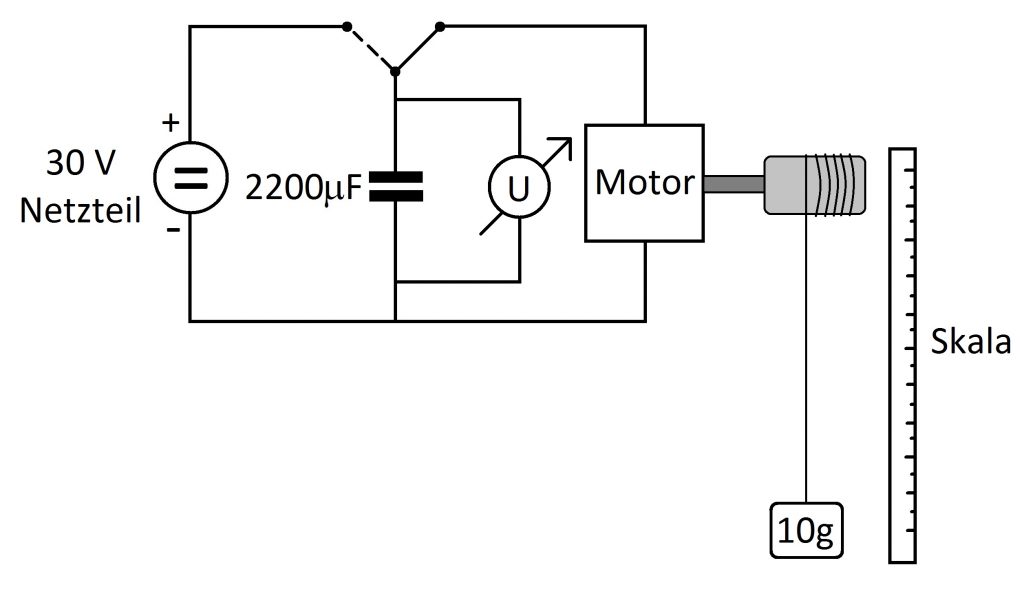

Ein kleiner Elektromotor (Wirkungsgrad η = 10%) wandelt die, in einem 2200µF Kondensator, gespeicherte Energie in Hubarbeit:
\(W=\frac{1}{2}CU^2\sim mgh\)
Hierbei spielt der Wirkungsgrad des Motors keine Rolle, da lediglich die Proportionalität der gespeicherten Energie zur Hubarbeit gezeigt wird und darüber hinaus der Wirkungsgrad als konstant angenommen wird.
Somit kann über die Proportionalität
\(h\propto U\)
gezeigt werden, dass die gespeicherte Energie im Kondensator proportional zur Ladespannung ist.
\(W\propto U^2\)

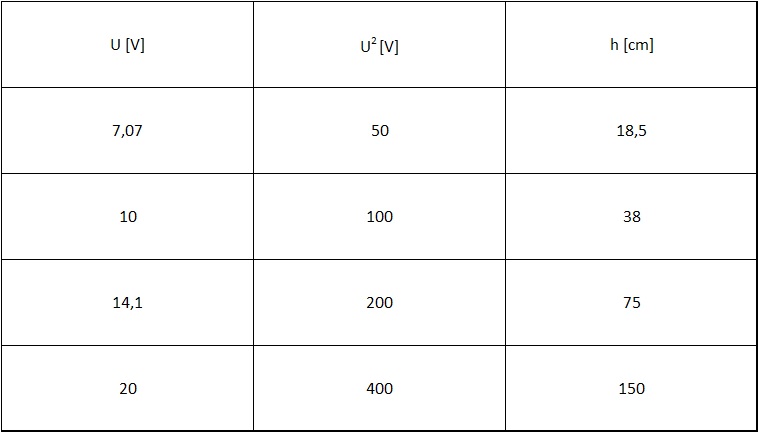

Hierfür wird die Höhe des angehobenen Gewichts jeweils ausgemessen und in eine Tabelle eingetragen.
