Versuchsdurchführung
a) Hochpassfilter

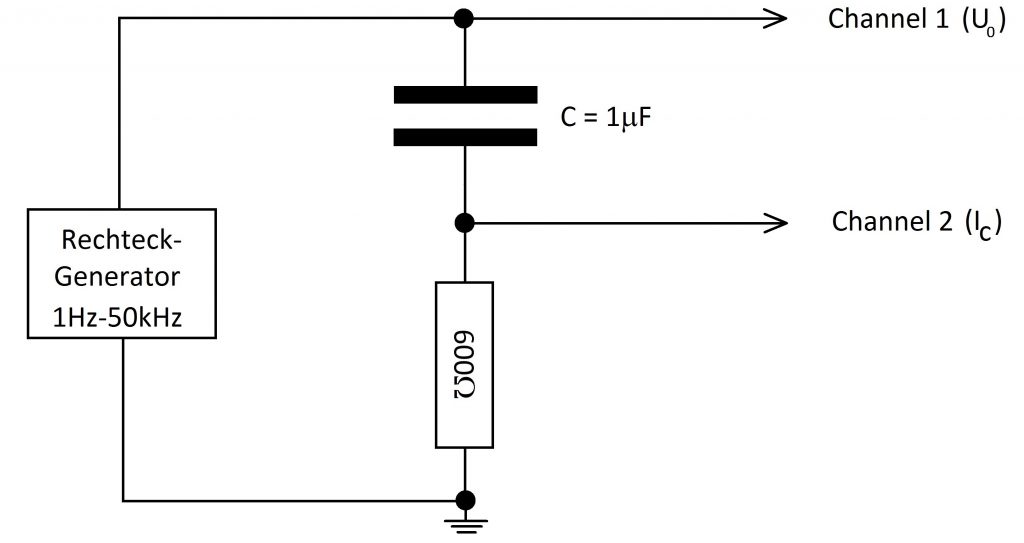

Folgende Schaltung aus einem Kondensator und einem Widerstand wird als Hochpassfilter verwendet, sodass das Ausgangssignal (Kondensatorstrom) als Spannung über dem Widerstand gemessen wird:
Es wird der Signalverlauf mithilfe eines Speicheroszilloskops für verschiedene Frequenzen aufgezeichnet, um das Frequenzverhalten des Hochpassfilters zu demonstrieren.

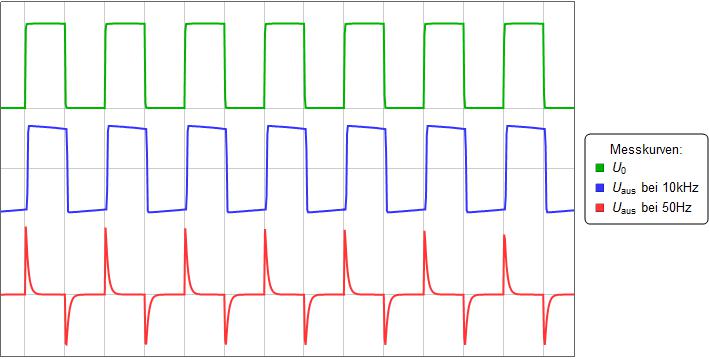

Es ergibt sich folgender beispielhafter Verlauf:
b) Tiefpassfilter

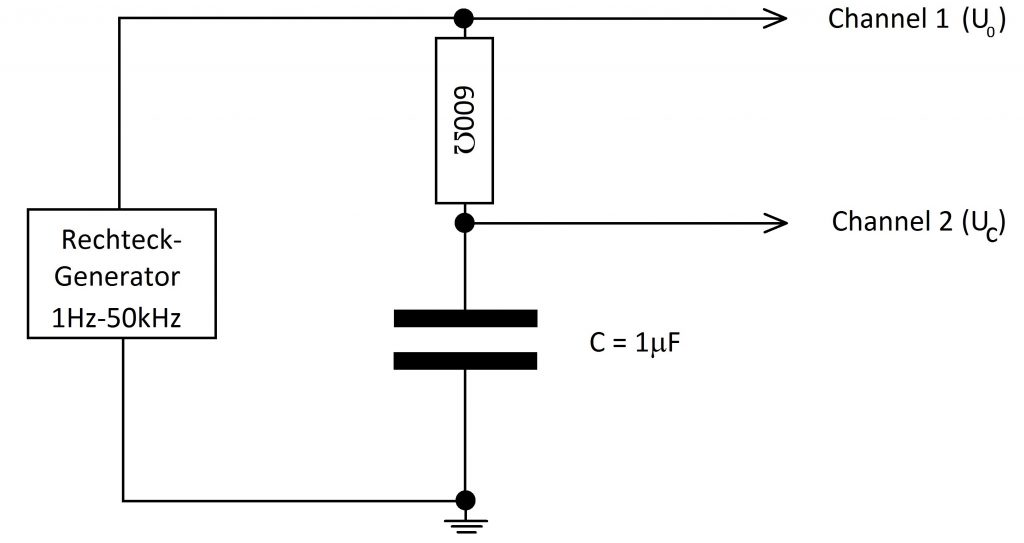

Die Schaltung aus a) wird nun leicht abgeändert, sodass das Ausgangssignal als Spannung über dem Kondensator gemessen wird:
Es wird der Signalverlauf mithilfe eines Speicheroszilloskops für verschiedene Frequenzen aufgezeichnet, um das Frequenzverhalten des Tiefpassfilters zu demonstrieren.

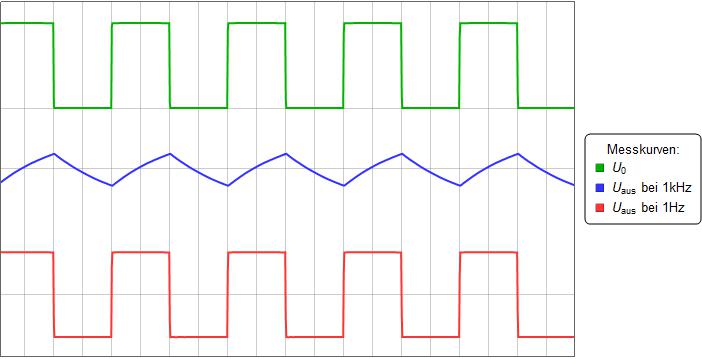

Es ergibt sich folgender beispielhafter Verlauf:
